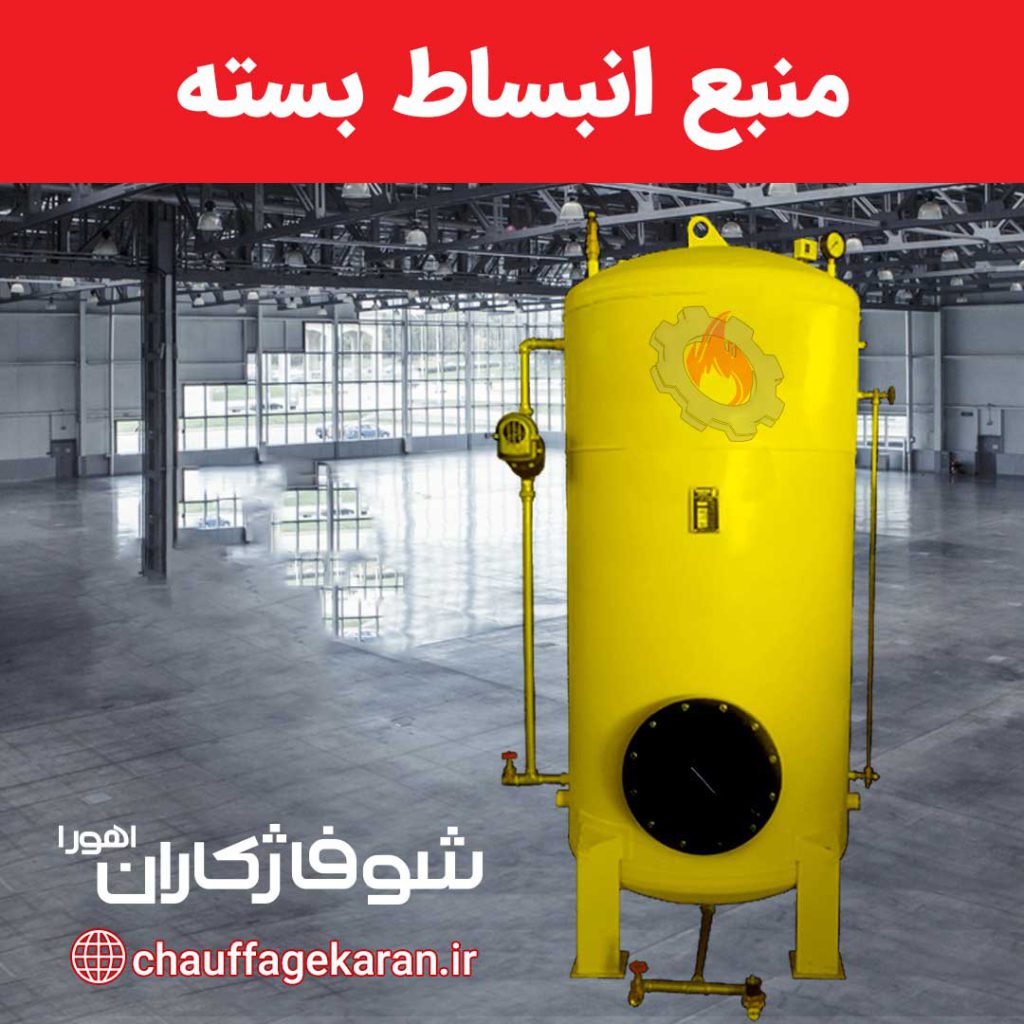

منبع انبساط بسته یکی از اجزای ایمنی و کنترل فشار در مدار بسته گرمایش یا سرمایش است. با گرم شدن آب، حجم آن افزایش پیدا میکند و اگر فضای مناسبی برای پذیرش این افزایش حجم وجود نداشته باشد، فشار سیستم بالا میرود. منبع انبساط بسته بخشی از آب منبسطشده را دریافت میکند و پس از کاهش دما دوباره آن را به مدار برمیگرداند.
این تجهیز با مخزن تحت فشار پمپ آب مصرفی تفاوت دارد. مخزن پمپ آب برای کاهش تعداد دفعات روشن شدن پمپ و یکنواخت کردن فشار آب مصرفی استفاده میشود؛ اما منبع انبساط موتورخانه برای کنترل انبساط حرارتی آب در مدار بسته طراحی میشود. انتخاب ظرفیت، فشار اولیه و محل اتصال آن باید براساس نقشه تأسیسات و مشخصات واقعی سیستم انجام شود.

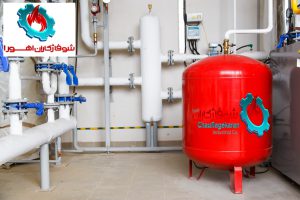

محل نصب منبع انبساط بسته در موتورخانه
منبع انبساط بسته برخلاف منبع انبساط باز به نصب روی بام نیاز ندارد و معمولاً در فضای موتورخانه قرار میگیرد. نقطه اتصال باید نزدیک سمت مکش پمپ سیرکولاتور و در «نقطه بدون تغییر فشار» سیستم در نظر گرفته شود. این جانمایی به پایداری فشار و عملکرد مناسب پمپ کمک میکند. محل دقیق اتصال در مدارهای دارای چند پمپ، جداکننده هیدرولیکی یا چند دیگ باید توسط طراح تأسیسات تعیین شود.
در اطراف منبع باید فضای کافی برای بازدید، کنترل فشار، تخلیه و تعمیر وجود داشته باشد. منبعهای ایستاده بزرگ باید روی سطح محکم و تراز قرار بگیرند و وزن منبع پر از آب در طراحی فونداسیون و تکیهگاه لحاظ شود. همچنین تجهیزات نباید در محلی نصب شوند که در معرض ضربه، یخزدگی، حرارت مستقیم مشعل یا رطوبت دائمی باشند.
برای مشاهده مشخصات فنی، ظرفیتهای تولیدی و قیمت، صفحه محصول منبع انبساط بسته شوفاژکاران را ببینید.
منبع انبساط موتورخانه چیست و چگونه کار میکند؟

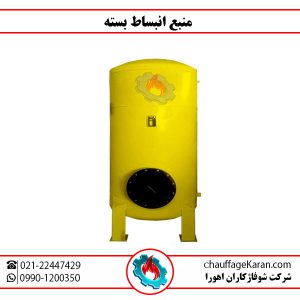

در مدلهای دیافراگمی یا تیوپی، بخش آب و گاز به کمک یک غشای انعطافپذیر از هم جدا میشوند. وقتی دمای آب بالا میرود، آب وارد بخش قابلقبول منبع شده و گاز را فشرده میکند. با سرد شدن مدار، فشار گاز آب را به سیستم بازمیگرداند. در برخی منابع صنعتی بدون تیوپ نیز بالشتک هوای فشرده یا گاز ازت، فشار سیستم را متعادل میکند. طراحی و روش کنترل فشار در این مدلها با منابع دیافراگمی یکسان نیست.
مراحل اصولی نصب منبع انبساط بسته
- محاسبه ظرفیت و فشار: حجم آب سیستم، اختلاف دما، ارتفاع استاتیک و فشار مجاز تجهیزات باید پیش از انتخاب منبع مشخص شوند.
- تعیین نقطه اتصال: اتصال منبع معمولاً در نزدیکی سمت مکش پمپ سیرکولاتور و نقطه بدون تغییر فشار انجام میشود.
- انتخاب محل قابلسرویس: شیرها، فشارسنج، اتصال هوا یا گاز و دریچههای بازدید باید در دسترس باشند.
- اجرای تکیهگاه مناسب: وزن منبع در حالت پر، لرزش لولهها و نیروهای واردشده به نازل نباید به بدنه یا لولهکشی آسیب بزند.
- تنظیم فشار اولیه: فشار اولیه باید با فشار پرکردن سیستم و ارتفاع استاتیک هماهنگ شود. اندازهگیری و تنظیم نادرست باعث کاهش حجم مفید منبع میشود.
- کنترل تجهیزات ایمنی: شیر اطمینان، فشارسنج، شیر پرکن و هواگیر باید براساس نقشه و ظرفیت سیستم انتخاب شوند. منبع انبساط جایگزین شیر اطمینان نیست.
- آبگیری و تست: پس از نصب، مدار باید هواگیری شود و فشار در حالت سرد و گرم، عملکرد پمپ و نبود نشتی کنترل شود.
نکته ایمنی: نصب یا تنظیم منبع انبساط یک کار تخصصی است. فشار اشتباه، مسدود شدن مسیر اتصال یا حذف تجهیزات ایمنی میتواند به دیگ، پمپ و لولهکشی آسیب بزند. انجام کار باید توسط تکنسین مسلط به سیستم موتورخانه انجام شود.
تفاوت محل نصب منبع انبساط باز و بسته
| معیار | منبع انبساط باز | منبع انبساط بسته |
|---|---|---|
| محل معمول نصب | بالاتر از بالاترین مصرفکننده، معمولاً بام | داخل موتورخانه و نزدیک نقطه مناسب اتصال |
| ارتباط با هوا | با هوای آزاد در ارتباط است | مدار از هوای آزاد جداست |
| کنترل فشار | وابسته به ارتفاع منبع | وابسته به فشار اولیه، ظرفیت و شرایط مدار |
| لولهکشی تا بام | نیاز دارد | نیاز ندارد |
| انتخاب مناسب | طبق ارتفاع و شرایط ساختمان | طبق محاسبات حجم و فشار سیستم |
جدول انتخاب منبع انبساط بسته
نسبت دادن یک ظرفیت ثابت به متراژ ساختمان روش دقیقی نیست. ابتدا حجم انبساط آب محاسبه میشود و سپس با توجه به ضریب پذیرش منبع، فشار اولیه و فشار نهایی مجاز، ظرفیت اسمی انتخاب میشود. جدول زیر اطلاعاتی را نشان میدهد که باید در اختیار طراح یا سازنده قرار گیرد:
| اطلاعات موردنیاز | تأثیر در انتخاب | روش تعیین |
|---|---|---|
| حجم کل آب مدار | مبنای محاسبه حجم انبساط | حجم دیگ، لولهها و مصرفکنندهها |
| دمای سرد و حداکثر دما | تعیین مقدار افزایش حجم آب | شرایط طراحی سیستم |
| ارتفاع استاتیک | تعیین حداقل فشار اولیه | اختلاف ارتفاع منبع تا بالاترین نقطه مدار |
| فشار پرکردن سرد | هماهنگی با فشار اولیه منبع | نقشه و تنظیمات موتورخانه |
| حداکثر فشار مجاز | تعیین فشار نهایی و ضریب پذیرش | کمترین فشار مجاز بین تجهیزات و شیر اطمینان |
| نوع منبع | تأثیر بر حجم مفید و روش کنترل فشار | دیافراگمی، تیوپی یا صنعتی بدون تیوپ |
پس از محاسبه، ظرفیت استاندارد بالاتر انتخاب و حاشیه اطمینان پروژه لحاظ میشود. برای ظرفیتهای صنعتی، محاسبه باید توسط مهندس تأسیسات و با استفاده از اطلاعات فنی سازنده انجام شود.
اشتباهات رایج در نصب منبع انبساط بسته
- انتخاب منبع فقط براساس متراژ ساختمان و بدون محاسبه حجم آب سیستم
- اتصال منبع در نقطه نامناسب نسبت به پمپ سیرکولاتور
- تنظیم فشار اولیه در حالی که سمت آب منبع همچنان تحت فشار است
- استفاده از لوله اتصال باریک، طولانی یا دارای گرفتگی
- قرار دادن منبع روی تکیهگاه ضعیف یا وارد کردن وزن آن به نازل و لوله
- نبود فضای کافی برای بازدید، تست و تخلیه
- بستن ناخواسته مسیر منبع و جدا شدن آن از مدار هنگام کار سیستم
- در نظر گرفتن منبع انبساط بهعنوان جایگزین شیر اطمینان
نشانههای خرابی یا تنظیم نادرست منبع
افزایش شدید فشار هنگام گرم شدن، افت فشار بعد از سرد شدن، باز شدن مکرر شیر اطمینان، نیاز پیدرپی به آبگیری، صدای غیرعادی پمپ و نوسان زیاد عقربه فشارسنج میتوانند با منبع انبساط مرتبط باشند. بااینحال نشتی مدار، خرابی شیر پرکن یا شیر اطمینان و هواگرفتگی نیز علائم مشابه ایجاد میکنند؛ بنابراین تعویض منبع بدون عیبیابی کامل توصیه نمیشود.
برنامه بازدید و نگهداری
- فشار سیستم در حالت سرد و گرم ثبت و با محدوده طراحی مقایسه شود.
- بدنه، اتصالات، نازل و اطراف منبع از نظر خوردگی و نشتی بررسی شوند.
- عملکرد فشارسنج، شیر اطمینان و شیر پرکن طبق برنامه نگهداری کنترل شود.
- فشار اولیه منبع مطابق روش سازنده و توسط تکنسین اندازهگیری شود.
- در منابع بزرگ صنعتی، وضعیت تکیهگاه، لرزش و سامانه کنترل فشار نیز بازدید شود.
سؤالات متداول نصب منبع انبساط بسته
منبع انبساط بسته قبل از پمپ نصب میشود یا بعد از آن؟
اتصال معمولاً نزدیک سمت مکش پمپ سیرکولاتور و در نقطه بدون تغییر فشار در نظر گرفته میشود. در مدارهای چندپمپه یا دارای جداکننده هیدرولیکی، نقشه طراح تعیینکننده است.
آیا منبع انبساط بسته حتماً باید داخل موتورخانه باشد؟
این منبع برخلاف نوع باز محدود به بام نیست و معمولاً در موتورخانه نصب میشود. محل باید از یخزدگی و ضربه محافظت شده و برای سرویس در دسترس باشد.
منبع به خط رفت متصل میشود یا برگشت؟
ملاک اصلی فقط نام خط رفت یا برگشت نیست؛ نقطه اتصال نسبت به پمپ و آرایش هیدرولیکی مدار اهمیت دارد. برای تصمیم نهایی باید نقشه سیستم بررسی شود.
فشار اولیه منبع انبساط چقدر باشد؟
فشار اولیه باید با ارتفاع استاتیک و فشار پرکردن سرد هماهنگ باشد. ارائه یک عدد ثابت برای همه ساختمانها صحیح نیست و تنظیم باید مطابق محاسبات پروژه و دستور سازنده انجام شود.
ظرفیت مناسب منبع چگونه محاسبه میشود؟
حجم کل آب مدار، دامنه دمای کار، فشار اولیه، فشار نهایی مجاز و ضریب پذیرش منبع در محاسبه دخالت دارند. انتخاب صرفاً براساس تعداد واحد یا زیربنا میتواند خطا ایجاد کند.
علت باز شدن مکرر شیر اطمینان چیست؟
کم بودن ظرفیت منبع، تنظیم نادرست فشار اولیه، خرابی بخش گازی یا دیافراگم، بسته بودن مسیر اتصال، خرابی شیر پرکن و انتخاب نامناسب فشار شیر اطمینان از علتهای محتمل هستند.
چه زمانی منبع انبساط باید تعویض شود؟
نشتی بدنه، پارگی دیافراگم، از بین رفتن قابلیت نگهداری فشار یا خوردگی شدید میتواند تعویض را ضروری کند. عمر ثابت و یکسانی برای همه منابع وجود ندارد و شرایط کار و نگهداری تعیینکننده است.
خرید منبع انبساط بسته
شرکت شوفاژکاران تولیدکننده منابع انبساط باز و بسته صنعتی است. برای انتخاب ظرفیت، ابتدا اطلاعاتی مانند حجم تقریبی آب مدار، ارتفاع ساختمان، دمای کار و فشار طراحی را آماده کنید تا بررسی فنی دقیقتری انجام شود.
