منبع کویل دار افقی شوفاژکاران
منبع کویل دار افقی یا منبع کویلی خوابیده، آب گرم مصرفی را به صورت غیرمستقیم از آب گرم دیگ تامین می کند و برای موتورخانه هایی که محدودیت ارتفاع دارند، قابل طراحی و ساخت است.
- ✓تولید در ظرفیت های مختلف تا پروژه های بزرگ
- ✓کویل مسی قابل سرویس در مدل فلنجی
- ✓مناسب موتورخانه های دارای محدودیت ارتفاع
- ✓ساخت سفارشی بر اساس ابعاد و اتصالات پروژه
مدل افقیمناسب محدودیت ارتفاع
کویل مسیانتقال حرارت غیرمستقیم
ساخت سفارشیابعاد، ضخامت و اتصالات
سرویس پذیردر مدل های کویل فلنجی
تعریف محصول
منبع کویل دار افقی چیست و چه کاربردی دارد؟
منبع کویل دار افقی یک مخزن تولید و ذخیره آب گرم مصرفی است که به صورت خوابیده در موتورخانه نصب می شود. آب مصرفی داخل مخزن قرار دارد و آب گرم دیگ یا سیال گرم کننده از داخل کویل عبور می کند.
انتقال حرارت از دیواره کویل انجام می شود و آب مدار گرمایش با آب مصرفی مخلوط نمی شود. این محصول برای ساختمان های مسکونی، اداری، تجاری، مراکز خدماتی و پروژه هایی که نیاز به ذخیره آب گرم دارند قابل استفاده است.
مزیت اصلی فرم افقی، امکان نصب در فضاهایی است که ارتفاع موتورخانه محدود است. پیش از ساخت باید طول قابل استفاده، عرض مسیر حمل، فضای سرویس کویل و محل پایه ها بررسی شوند.
انتخاب ظرفیت فقط بر اساس تعداد واحد یا متراژ ساختمان دقیق نیست. میزان مصرف همزمان، توان دیگ، سطح حرارتی کویل و زمان بازیابی آب گرم نیز باید بررسی شوند.
نمونه منبع کویل دار افقی شوفاژکاران
نحوه عملکرد
منبع کویل دار افقی چگونه آب را گرم می کند؟
آب مصرفی و آب مدار دیگ دو مسیر جدا دارند و گرما از طریق سطح کویل به آب داخل مخزن منتقل می شود.
ورود آب گرم دیگ
آب گرم دیگ وارد کویل داخلی می شود.
انتقال حرارت
حرارت کویل به آب ذخیره شده منتقل می شود.
خروج آب گرم
آب گرم مصرفی وارد شبکه ساختمان می شود.
برگشت به دیگ
سیال خنک شده کویل دوباره به دیگ باز می گردد.
مزایای مدل افقی
چرا منبع کویل دار افقی برای برخی موتورخانه ها انتخاب مناسبی است؟
برای سقف کوتاه مناسب است
فرم خوابیده امکان استفاده از محصول را در موتورخانه هایی با محدودیت ارتفاع فراهم می کند.
آب گرم را تولید و ذخیره می کند
مخزن علاوه بر دریافت حرارت از کویل، حجم مشخصی از آب گرم مصرفی را ذخیره می کند.
کویل قابل سرویس است
در مدل فلنجی، امکان بازدید، رسوب زدایی و در صورت نیاز تعمیر یا تعویض کویل فراهم می شود.
برای پروژه قابل سفارشی سازی است
ظرفیت، ابعاد، ضخامت، سطح کویل، پایه و محل اتصالات با شرایط پروژه هماهنگ می شوند.
مشخصات فنی
مشخصات فنی منبع کویل دار افقی شوفاژکاران چیست؟
مشخصات نهایی هر منبع باید بر اساس ظرفیت، فشار، مصرف آب گرم و شرایط واقعی موتورخانه تعیین شوند.
| نوع محصول | منبع کویل دار افقی یا خوابیده |
|---|---|
| کاربرد | تولید و ذخیره آب گرم مصرفی |
| بازه ظرفیت | از ظرفیت های کوچک تا مدل های پروژه ای و صنعتی، مطابق امکان ساخت |
| جنس بدنه | گالوانیزه گرم یا سایر متریال قابل بررسی بر اساس سفارش |
| جنس کویل متداول | لوله مسی |
| فرم کویل | مطابق طراحی و سطح حرارتی موردنیاز پروژه |
| منبع حرارتی | آب گرم دیگ یا سیال گرم کننده متناسب با طراحی |
| نحوه نصب | افقی روی ساپورت یا پایه مناسب |
| ضخامت بدنه و عدسی | متناسب با ظرفیت، فشار و شرایط کاری |
| سطح حرارتی کویل | بر اساس بار آب گرم و زمان بازیابی موردنیاز |
| ابعاد مخزن | قابل بررسی بر اساس فضای نصب و مسیر حمل |
| اتصالات | ورودی آب سرد، خروجی آب گرم، رفت و برگشت کویل، تخلیه و اتصالات کنترلی |
| دریچه بازدید | قابل پیش بینی متناسب با ابعاد و طراحی محصول |
| عایق و پوشش | متناسب با شرایط محیط نصب و سفارش پروژه |
راهنمای انتخاب
ظرفیت مناسب منبع کویل دار افقی چگونه انتخاب می شود؟
ظرفیت ذخیره و توان انتقال حرارت کویل باید همزمان بررسی شوند. دو منبع با حجم یکسان می توانند به دلیل تفاوت در سطح کویل، دمای دیگ یا الگوی مصرف، عملکرد متفاوتی داشته باشند.
- ✓تعداد مصرف کننده و نوع کاربری
- ✓مصرف همزمان آب گرم
- ✓دمای آب سرد ورودی
- ✓دمای آب گرم موردنیاز
- ✓توان دیگ موتورخانه
- ✓سطح حرارتی کویل
- ✓ساعات اوج مصرف
- ✓طول و ارتفاع فضای نصب
فضای موتورخانه
قبل از سفارش مدل افقی چه ابعادی را اندازه بگیریم؟
طول فضای نصب، ارتفاع آزاد، عرض درب ورودی، مسیر عبور منبع، محل قرارگیری ساپورت و فضای لازم برای خارج کردن کویل در زمان سرویس از مهم ترین اندازه ها هستند.
فضای سرویس کویل را جدی بگیرید. اگر منبع کنار دیوار یا تجهیزات دیگر نصب شود، باید امکان باز کردن فلنج و خارج کردن کویل در آینده حفظ شود.
اجزای اصلی
منبع کویل دار افقی از چه بخش هایی تشکیل می شود؟
بدنه مخزن
آب مصرفی را ذخیره می کند و ضخامت آن بر اساس ظرفیت، فشار و شرایط ساخت تعیین می شود.
کویل حرارتی
سیال گرم داخل آن جریان پیدا می کند و گرما را بدون اختلاط دو مدار به آب مصرفی منتقل می کند.
فلنج کویل
در مدل فلنجی، دسترسی برای سرویس، بازدید و تعویض کویل را آسان تر می کند.
عدسی های مخزن
دو انتهای مخزن را تشکیل می دهند و مشخصات آنها باید متناسب با ابعاد و فشار انتخاب شود.
پایه و ساپورت
وزن مخزن در حالت پر را به محل استقرار منتقل می کند و باید با ابعاد و وزن محصول هماهنگ باشد.
اتصالات
ورودی آب سرد، خروجی آب گرم، رفت و برگشت کویل، تخلیه و اتصالات کنترلی طبق نقشه تعیین می شوند.
نصب و سرویس
برای نصب منبع کویل دار افقی چه نکاتی مهم است؟
- ✓تراز و استحکام محل استقرار
- ✓تحمل وزن منبع در حالت پر
- ✓جانمایی صحیح پایه و ساپورت
- ✓فضای آزاد برای سرویس کویل
- ✓جهت و سایز صحیح اتصالات
- ✓عایق کاری مخزن و لوله ها
رسوب و نگهداری
رسوب کویل چگونه روی عملکرد تاثیر می گذارد؟
رسوب روی سطح کویل باعث کاهش انتقال حرارت می شود و می تواند زمان گرم شدن آب را افزایش دهد. شدت رسوب به سختی آب، دمای کارکرد و شرایط بهره برداری بستگی دارد.
در مدل های فلنجی، امکان باز کردن کویل برای بازدید و سرویس وجود دارد. برنامه نگهداری باید بر اساس کیفیت آب و شرایط واقعی پروژه تنظیم شود.
تصاویر محصول

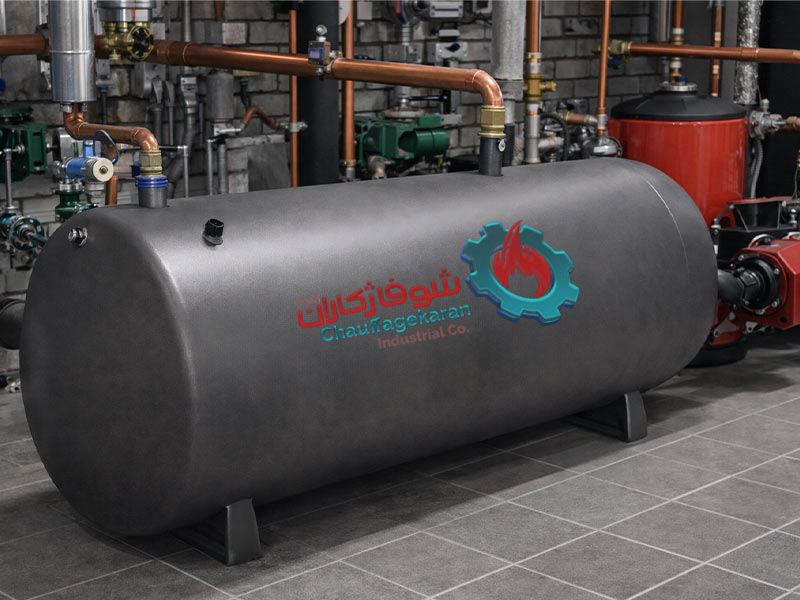

نمونه منبع کویل دار افقی شوفاژکاران
فرایند سفارش
سفارش منبع کویل دار افقی چگونه انجام می شود؟
مشخصات مصرف و ابعاد موتورخانه قبل از ساخت بررسی می شوند.
ارسال اطلاعات پروژه
نوع کاربری، ظرفیت تقریبی، مصرف آب گرم و فضای نصب اعلام می شوند.
بررسی مشخصات فنی
ظرفیت، سطح کویل، ضخامت، ابعاد، پایه و اتصالات بررسی می شوند.
تایید ساخت
ابعاد و جانمایی اتصالات قبل از تولید نهایی می شوند.
ساخت و تحویل
محصول ساخته و پس از کنترل نهایی برای ارسال آماده می شود.
پرسش های متداول
سوالات متداول درباره منبع کویل دار افقی
منبع کویل دار افقی چیست؟
مخزنی برای تولید و ذخیره آب گرم مصرفی است که به صورت افقی نصب می شود و گرما را از طریق کویل داخلی دریافت می کند.
این مدل برای چه موتورخانه هایی مناسب است؟
برای فضاهایی که محدودیت ارتفاع دارند و طول کافی برای نصب مخزن خوابیده در دسترس است.
ظرفیت مناسب چگونه انتخاب می شود؟
نوع کاربری، میزان مصرف همزمان، دمای آب، توان دیگ، سطح حرارتی کویل و فضای نصب باید همزمان بررسی شوند.
جنس کویل منبع چیست؟
کویل متداول از لوله مسی ساخته می شود و سطح و مشخصات آن بر اساس بار حرارتی پروژه تعیین می شوند.
آیا کویل قابل سرویس و تعویض است؟
در مدل فلنجی امکان باز کردن، بازدید، رسوب زدایی و در صورت نیاز تعمیر یا تعویض کویل وجود دارد.
آیا ابعاد منبع قابل سفارشی سازی است؟
بله. در صورت امکان فنی، طول، قطر، ضخامت، سطح کویل و محل اتصالات می توانند متناسب با فضای موتورخانه بررسی شوند.
برای سفارش چه اطلاعاتی لازم است؟
نوع کاربری، ظرفیت تقریبی، توان دیگ، مصرف آب گرم، ابعاد محل نصب، مسیر حمل و محل اتصالات از اطلاعات مهم هستند.
برای مطالعه اصول عمومی سایزینگ سیستم های آب گرم مصرفی می توانید
فصل Service Water Heating در ASHRAE Handbook
را ببینید. ظرفیت ذخیره و توان بازیابی باید متناسب با بار واقعی آب گرم پروژه انتخاب شوند.
چه ظرفیت منبع کویل دار افقی برای موتورخانه شما مناسب است؟
نوع کاربری، میزان مصرف و ابعاد موتورخانه را برای شوفاژکاران ارسال کنید تا مشخصات مناسب پروژه بررسی شود.
