جزء کلیدی بسیاری از سیستم های دیگ بخار تجاری و صنعتی هستند که برای اطمینان از عمر طولانی و کارآمد تجهیزات نیاز به تعمیر و نگهداری منظم دارند.

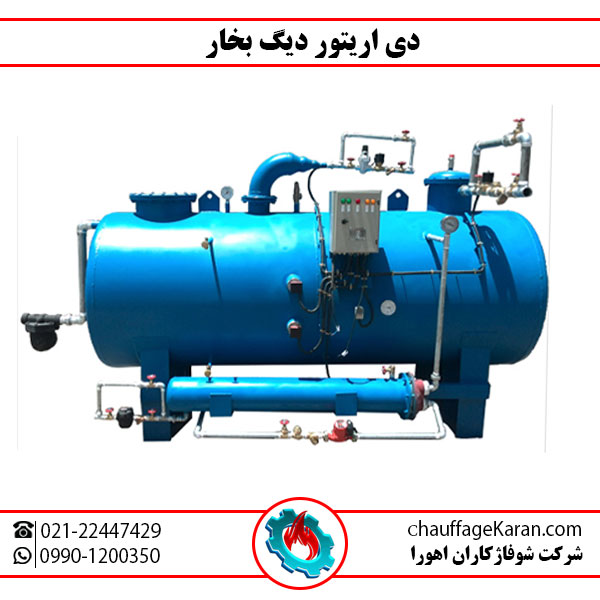

دی اریتور (Deaerator) یا سیستم هوا زدایی دیگ بخار بویلر به دستگاهی گفته میشود برای حذف گازهایی مانند گاز اکسیژن و گاز دی اکسید کربن که سبب ایجاد خوردگی دربویلرمی گردند .
دی ایراتور وسیله ای است که به طور گسترده ای برای حذف هوا و سایر گازهای محلول از آب تغذیه به بویلرهای مولد بخار استفاده می شود. به طور خاص، اکسیژن محلول در آب های تغذیه دیگ بخار با اتصال به دیواره های لوله های فلزی و سایر تجهیزات فلزی و تشکیل اکسید (زنگ) باعث آسیب خوردگی جدی در سیستم های بخار می شود.
همچنین با هر دی اکسید کربن محلول ترکیب می شود و اسید کربنیک ایجاد می کند که باعث خوردگی بیشتر می شود.
دو نوع اصلی دی اریتور یا هواگیر وجود دارد، نوع سینی و نوع اسپری:
نوع سینی (که نوع آبشاری نیز نامیده می شود) شامل یک بخش هوازدایی گنبدی عمودی است که در بالای یک ظرف استوانه ای افقی نصب شده است که به عنوان مخزن ذخیره آب تغذیه دیگ بخار هوادهی شده عمل می کند.
نوع اسپری فقط از یک مخزن استوانه ای افقی (یا عمودی) تشکیل شده است که هم به عنوان بخش هوادهی و هم به عنوان مخزن ذخیره آب تغذیه دیگ عمل می کند.
طرح های افقی و عمودی مختلفی از تعدادی تولید کننده موجود است و جزئیات ساخت و ساز واقعی از تولید کننده ای به سازنده دیگر متفاوت است. شکل‌های ۱ و ۲ نمودارهای شماتیکی هستند که هر یک از دو نوع اصلی هواگیر را نشان می‌دهند.
دی اریتور از نوع سینی
دی اریتور معمولی نوع سینی افقی دارای یک بخش هواگیری گنبدی عمودی است که در بالای یک مخزن ذخیره آب تغذیه دیگ افقی نصب شده است. آب تغذیه دیگ بخار وارد قسمت تخلیه عمودی بالای سینی های سوراخ شده و از طریق سوراخ ها به سمت پایین جریان می یابد.
بخار کم فشار کم به داخل سینی های سوراخ دار وارد می شود و از طریق سوراخ ها به سمت بالا جریان می یابد. برخی از طرح ها از انواع مختلفی از مواد بسته بندی، به جای سینی های سوراخ دار، برای ایجاد تماس و اختلاط خوب بین بخار و آب تغذیه دیگ استفاده می کنند.
بخار گاز محلول را از آب تغذیه دیگ جدا می کند و از طریق دریچه بالای قسمت گنبدی خارج می شود. برخی از طرح ها ممکن است شامل یک تله برای به دام انداختن و بازیابی هر گونه آب حباب شده در گاز تهویه شده باشد.
خط دریچه معمولاً شامل یک دریچه است و به اندازه کافی بخار اجازه خروج با گازهای تهویه شده را می دهد تا یک توده کوچک و قابل مشاهده از بخار ایجاد شود.
ضایعات هوادهی شده به داخل مخزن ذخیره افقی جریان می یابد و از آنجا به سیستم دیگ تولید بخار پمپ می شود. بخار گرمایش کم فشار که از طریق یک لوله اسپارگر در کف ظرف وارد مخزن افقی می شود، برای گرم نگه داشتن آب تغذیه دیگ ذخیره شده ارائه می شود. عایق خارجی ظرف معمولاً برای به حداقل رساندن اتلاف حرارت ارائه می شود.
دی اریتور از نوع اسپری
Deaerator نوع اسپری هم به عنوان بخش هواگیری و هم به عنوان مخزن ذخیره آب تغذیه بویلر عمل می کنند.
هواگیر معمولی نوع اسپری یک ظرف افقی است که دارای بخش پیش گرمایش و بخش هواگیری است. یک بافل این دو بخش را از هم جدا می کند. بخار کم فشار از طریق اسپارگر در کف ظرف وارد ظرف می شود.
هدف از نازل پاشش آب تغذیه و قسمت پیش گرما گرم کردن آب تغذیه دیگ تا دمای اشباع آن است. این امر حذف گازهای محلول را در بخش هوازدایی زیر تسهیل می کند.
در حالی که انواع مختلفی از دی اریتور وجود دارد، آنها معمولاً یکسان رفتار می کنند. آب تغذیه از طریق اتصال آب ورودی وارد دی اریتور می شود. سپس بخار موجود در مخزن با آب آرایشی برهم کنش می کند که دمای آب را افزایش می دهد. این امر اکسیژن و سایر گازهای حل نشده را می شکند و به آنها اجازه می دهد تا از دریچه ای که در بالای مخزن دی اریتورقرار دارد خارج شوند.
سپس آب از بخش اسکرابر مخزن عبور می کند و با بخار بدون اکسیژن پاک می شود. سپس بخار از یک دریچه اسپری عبور می کند که بخار را به یک غبار ریز تبدیل می کند. سپس آب برای استفاده توسط دیگ آماده می شود زیرا گازهای آزاد شده به اتمسفر می روند.
