ورود آب سرد
آب سرد از اتصال ورودی وارد مخزن می شود.
آبگرمکن صنعتی گازی، گازوئیلی و دوگانه سوز
آبگرمکن صنعتی مشعل دار افقی
آبگرمکن صنعتی مشعل دار افقی شوفاژکاران یک مخزن آب گرم با کوره داخلی و مشعل فن دار است که برای تامین آب گرم مصرفی در کارخانه، کارگاه، کارواش، هتل، استخر و پروژه های بزرگ طراحی و تولید می شود.
- ✓قابل سفارش با مشعل گازی، گازوئیلی یا دوگانه سوز
- ✓طراحی افقی برای پروژه های دارای محدودیت ارتفاع
- ✓ضخامت، کوره و مشعل متناسب با ظرفیت و پروژه
- ✓تولید در ظرفیت های متنوع با امکان سفارش سفارشی
گاز یا گازوئیلیا مشعل دوگانه سوز
مدل افقیمناسب محدودیت ارتفاع
کوره آتش خوارمتناسب با طراحی حرارتی
ساخت سفارشیظرفیت، ضخامت و اتصالات
تعریف محصول
آبگرمکن صنعتی مشعل دار افقی چیست؟
این آبگرمکن از یک مخزن افقی، کوره داخلی، مسیر خروج دود و مشعل تشکیل می شود. مشعل با سوزاندن گاز، گازوئیل یا هر دو سوخت، حرارت موردنیاز را در کوره ایجاد می کند و این حرارت به آب داخل مخزن منتقل می شود.
آب گرم تولید شده در مخزن ذخیره می شود و برای مصرف بهداشتی یا خدماتی پروژه در دسترس قرار می گیرد. این مدل در کارخانه ها، کارگاه ها، کارواش ها، مجموعه های ورزشی، هتل ها و پروژه هایی که مصرف آب گرم بالایی دارند کاربرد دارد.
فرم افقی برای موتورخانه ها یا فضاهایی مناسب است که ارتفاع محدود ولی طول کافی برای نصب دستگاه دارند.
ظرفیت مخزن، توان مشعل و سطح انتقال حرارت کوره باید همزمان بررسی شوند. انتخاب مشعل فقط بر اساس حجم مخزن، روش دقیقی برای طراحی دستگاه نیست.

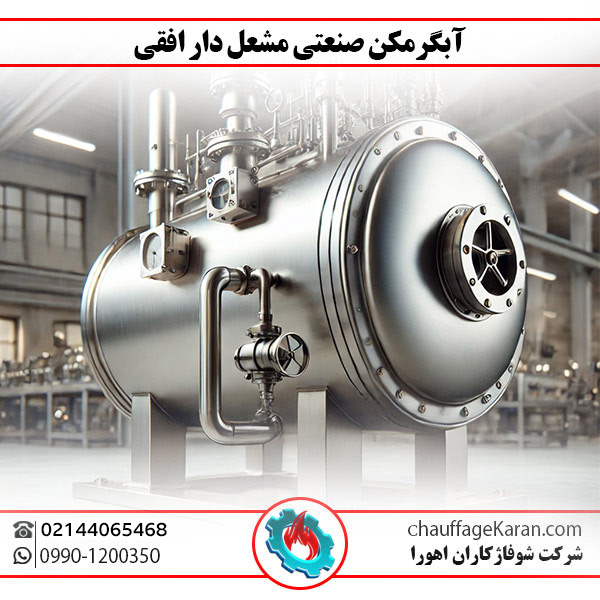

نمونه ساخت آبگرمکن صنعتی مشعل دار افقی شوفاژکاران
نحوه عملکرد
آبگرمکن صنعتی مشعل دار افقی چگونه آب را گرم می کند؟
احتراق در داخل کوره انجام می شود و محصولات احتراق از مسیر دودکش خارج می شوند.
احتراق در کوره
مشعل، سوخت را می سوزاند و حرارت داخل کوره ایجاد می شود.
انتقال حرارت
حرارت کوره و مسیر دود به آب اطراف منتقل می شود.
خروج آب گرم و دود
آب گرم به شبکه مصرف و گازهای احتراق به دودکش هدایت می شوند.
مزایای مدل افقی
چرا آبگرمکن مشعل دار افقی برای پروژه های صنعتی مناسب است؟
مناسب فضاهای کم ارتفاع
فرم خوابیده دستگاه برای مکان هایی که ارتفاع نصب محدود است، گزینه مناسبی محسوب می شود.
انتخاب نوع سوخت
نوع مشعل می تواند بر اساس زیرساخت پروژه گازی، گازوئیلی یا دوگانه سوز انتخاب شود.
آب گرم ذخیره شده
وجود مخزن ذخیره کمک می کند حجم مشخصی از آب گرم برای ساعات مصرف در دسترس باشد.
ساخت متناسب با پروژه
ظرفیت، ضخامت، کوره، مشعل، اتصالات و ابعاد دستگاه متناسب با اطلاعات پروژه قابل بررسی هستند.
مشخصات فنی
مشخصات فنی آبگرمکن صنعتی مشعل دار افقی چگونه تعیین می شود؟
مشخصات نهایی هر دستگاه باید متناسب با ظرفیت، فشار، زمان بازیابی آب گرم و نوع سوخت پروژه انتخاب شود.
| نوع محصول | آبگرمکن صنعتی مشعل دار افقی / خوابیده |
|---|---|
| سوخت قابل استفاده | گاز، گازوئیل یا دوگانه سوز متناسب با نوع مشعل |
| ظرفیت | ظرفیت های متنوع در دسته بندی محصول؛ ظرفیت های خاص نیز بر اساس امکان فنی قابل بررسی هستند |
| جنس بدنه | متناسب با سفارش؛ گالوانیزه گرم یا سایر ساختارهای مورد تایید پروژه |
| ضخامت بدنه | بر اساس ظرفیت، قطر، فشار کاری و مشخصات ساخت تعیین می شود |
| کوره | لوله یا محفظه آتش خوار با ابعاد متناسب با ظرفیت حرارتی مشعل |
| مشعل | فن دار با ظرفیت حرارتی متناسب با دستگاه و شرایط پروژه |
| عدسی ها | فرم و ضخامت متناسب با قطر مخزن و مشخصات ساخت |
| کنترل دما | ترموستات و تجهیزات کنترلی متناسب با طراحی مشعل |
| تجهیزات ایمنی | شیر اطمینان، کنترل دما و سایر تجهیزات موردنیاز مطابق نقشه تاسیسات |
| دودکش | قطر و مسیر دودکش متناسب با مشعل، کوره و شرایط محل نصب طراحی می شود |
| اتصالات آب | ورودی آب سرد، خروجی آب گرم، برگشت آب گرم در صورت نیاز، تخلیه و اتصالات کنترلی |
انتخاب مشعل
مشعل مناسب آبگرمکن صنعتی چگونه انتخاب می شود؟
ظرفیت حرارتی مشعل باید با حجم مخزن، دمای آب ورودی، دمای آب موردنیاز، زمان گرم شدن و میزان مصرف پروژه هماهنگ باشد.
- ✓نوع سوخت موجود در پروژه
- ✓ظرفیت آبگرمکن
- ✓دمای آب سرد ورودی
- ✓دمای آب گرم موردنیاز
- ✓زمان بازیابی مورد انتظار
- ✓شرایط دودکش و هوای احتراق
گازی یا گازوئیلی
گاز، گازوئیل یا دوگانه سوز؛ کدام مناسب تر است؟
اگر گاز شهری پایدار در دسترس باشد، مشعل گازی معمولا گزینه ساده تری برای بهره برداری است. در پروژه های فاقد گاز، مشعل گازوئیلی قابل استفاده است. مدل دوگانه سوز نیز در پروژه هایی که نیاز به امکان تغییر سوخت دارند قابل بررسی است.
برند و مدل مشعل باید پس از مشخص شدن ظرفیت حرارتی موردنیاز انتخاب شود؛ صرفا انتخاب یک برند یا سایز ثابت برای همه آبگرمکن ها مناسب نیست.
انتخاب ظرفیت
چه ظرفیت آبگرمکن صنعتی افقی برای پروژه مناسب است؟
انتخاب ظرفیت فقط بر اساس تعداد نفر یا نوع ساختمان انجام نمی شود. باید میزان مصرف همزمان، حجم ذخیره موردنیاز و سرعت بازیابی آب گرم در کنار هم بررسی شوند.
- ✓حجم آب گرم مصرفی در ساعت
- ✓تعداد نقاط مصرف همزمان
- ✓دمای آب ورودی و خروجی
- ✓ساعات اوج مصرف
- ✓فضای نصب و مسیر حمل
- ✓نوع و ظرفیت مشعل قابل تامین
برگشت آب گرم
آیا خط برگشت آب گرم برای پروژه لازم است؟
در ساختمان ها و مجموعه هایی که فاصله آبگرمکن تا نقاط مصرف زیاد است، طراحی خط برگشت آب گرم می تواند زمان انتظار مصرف کننده و هدررفت آب را کاهش دهد.
وجود پمپ سیرکولاسیون و نحوه کنترل آن به طول شبکه، تعداد مصرف کننده ها و طراحی سیستم توزیع آب گرم وابسته است و باید در نقشه تاسیسات مشخص شود.
کاربردها
آبگرمکن صنعتی مشعل دار افقی در چه پروژه هایی استفاده می شود؟
کارخانه و کارگاه
برای تامین آب گرم مصرفی پرسنل، شستشو و بخش های خدماتی.
کارواش
برای پروژه هایی که به حجم پیوسته آب گرم در ساعات کاری نیاز دارند.
هتل و اقامتگاه
با انتخاب ظرفیت ذخیره و توان مشعل متناسب با ساعات اوج مصرف.
بیمارستان و مرکز درمانی
در صورت طراحی مطابق بار آب گرم، تجهیزات ایمنی و الزامات پروژه.
استخر و باشگاه
برای آب گرم مصرفی دوش ها و بخش های خدماتی با طراحی مناسب.
رستوران و آشپزخانه صنعتی
برای تامین آب گرم موردنیاز شستشو و خدمات با ظرفیت مناسب.
گلخانه و دامداری
برای آب گرم خدماتی یا کاربردهای تعریف شده متناسب با طراحی پروژه.
صنایع و خطوط تولید
در صورت سازگاری دما، فشار و کیفیت آب موردنیاز با ساخت دستگاه.
کنترل و ایمنی
چه تجهیزات کنترلی و ایمنی برای آبگرمکن مشعل دار مهم هستند؟
- ✓ترموستات کنترل دمای آب
- ✓کنترل حد دمای ایمنی در طراحی مناسب
- ✓شیر اطمینان متناسب با فشار سیستم
- ✓گیج یا نمایشگر دمای آب
- ✓کنترل و حفاظت های خود مشعل
- ✓دودکش و تامین هوای احتراق مناسب
نصب حرفه ای
چرا نصب مشعل و دودکش باید توسط متخصص انجام شود؟
عملکرد ایمن دستگاه به تنظیم صحیح مشعل، تامین هوای احتراق، مسیر دودکش، فشار سوخت و عملکرد تجهیزات کنترل وابسته است.
نوع سوخت، محل نصب و الزامات ایمنی هر پروژه متفاوت است؛ بنابراین نصب و راه اندازی باید براساس نقشه پروژه و توسط تکنسین واجد صلاحیت انجام شود.
آبگرمکن مشعل دار یک تجهیز سوخت سوز است. الزامات محلی گاز، دودکش، تهویه و ایمنی حریق باید در محل پروژه کنترل شوند.
نمونه های ساخته شده
نمونه آبگرمکن صنعتی مشعل دار افقی ساخته شده در شوفاژکاران
چند نمونه از پروژه های تولید شده شوفاژکاران در ظرفیت های مختلف.
پروژه آبگرمکن صنعتی ۳۰۰۰ لیتری سایپا یدک خرمشهر
کاتالوگ و ویدیو
کاتالوگ و ویدیوی آبگرمکن صنعتی افقی شوفاژکاران
برای انتخاب مدل چه مشخصاتی را مقایسه کنیم؟
ظرفیت، ضخامت ورق، قطر و طول دستگاه، نوع مشعل، توان حرارتی موردنیاز، اتصالات و فضای نصب مهم ترین مواردی هستند که قبل از سفارش باید بررسی شوند.
فرایند سفارش
سفارش آبگرمکن مشعل دار افقی چگونه انجام می شود؟
ظرفیت مخزن و مشعل باید متناسب با مصرف واقعی پروژه انتخاب شوند.
ارسال اطلاعات مصرف
نوع کاربری، حجم آب گرم، دما و ساعات مصرف اعلام می شوند.
انتخاب ظرفیت و مشعل
ظرفیت مخزن، توان مشعل و نوع سوخت بر اساس پروژه بررسی می شوند.
تایید مشخصات ساخت
ابعاد، ضخامت، اتصالات، کوره و تجهیزات کنترلی نهایی می شوند.
ساخت و تحویل
پس از تولید و کنترل نهایی، دستگاه برای ارسال یا تحویل آماده می شود.
پرسش های متداول
سوالات متداول درباره آبگرمکن صنعتی مشعل دار افقی
آبگرمکن صنعتی مشعل دار افقی برای چه پروژه هایی مناسب است؟
برای کارخانه، کارگاه، کارواش، هتل، استخر، رستوران، بیمارستان و پروژه هایی که به حجم قابل توجه آب گرم و سیستم سوخت سوز نیاز دارند.
چه نوع مشعلی روی دستگاه قابل استفاده است؟
با توجه به سوخت پروژه، مشعل گازی، گازوئیلی یا دوگانه سوز با ظرفیت حرارتی متناسب قابل بررسی است.
چه ظرفیتی برای پروژه من مناسب است؟
ظرفیت به میزان مصرف همزمان آب گرم، حجم ذخیره موردنیاز، دمای آب و زمان بازیابی بستگی دارد. دسته بندی شوفاژکاران مدل های متنوعی را نمایش می دهد و ظرفیت های خاص نیز قابل بررسی هستند.
ضخامت بدنه چگونه انتخاب می شود؟
ضخامت بدنه فقط به حجم مخزن وابسته نیست و باید قطر، طول، فشار کاری، جنس ورق و مشخصات ساخت نیز بررسی شوند.
آیا آبگرمکن افقی به پمپ سیرکولاسیون نیاز دارد؟
خود دستگاه همیشه به پمپ سیرکولاسیون مستقل نیاز ندارد، اما خط برگشت آب گرم در ساختمان های بزرگ ممکن است با پمپ مخصوص طراحی شود. تصمیم نهایی به شبکه توزیع آب گرم پروژه بستگی دارد.
آیا دودکش برای این آبگرمکن لازم است؟
بله. چون دستگاه با احتراق سوخت کار می کند، محصولات احتراق باید از مسیر دودکش مناسب خارج شوند. ابعاد و اجرای دودکش باید متناسب با مشعل و محل نصب باشد.
برای سفارش چه اطلاعاتی لازم است؟
حجم آب گرم موردنیاز، نوع سوخت، دمای آب ورودی و خروجی، فشار کاری، ابعاد فضای نصب و زمان بازیابی مورد انتظار از اطلاعات مهم هستند.
برای مطالعه اصول عمومی طراحی آب گرم مصرفی می توانید
فصل Service Water Heating در ASHRAE Handbook
را مشاهده کنید. برای الزامات عمومی سامانه های گازسوز نیز
NFPA 54 - National Fuel Gas Code
مرجع فنی شناخته شده ای است. ضوابط محل اجرای پروژه در اولویت هستند.
چه آبگرمکن مشعل دار افقی برای پروژه شما مناسب است؟
مصرف آب گرم، نوع سوخت و فضای نصب را برای شوفاژکاران ارسال کنید تا ظرفیت، مشعل و مشخصات ساخت مناسب بررسی شود.
7 دیدگاه برای آبگرمکن صنعتی مشعل دار افقی
رضا عبداللهی –
ظرفیت حرارتی آبگرمکن صنعتی چقدره؟
پشتیبانی شوفاژکاران –
درود ، ظرفیت حرارتی آبگرمکن صنعتی به توان تولید گرمای دستگاه برای گرم کردن آب اشاره دارد و معمولاً بر اساس واحدهای کیلووات (kW) یا کیلوکالری در ساعت (kcal/h) اندازه گیری می شود. مقدار ظرفیت حرارتی به مدل و نوع آبگرمکن بستگی دارد.
برای پاسخ دقیق تر، به مشخصات فنی آبگرمکن مورد نظر مراجعه کنید. مشاهده مشخصات فنی
مسعود صادقی –
آبگرمکن صنعتی بدون مشعل هم سفارش می گیرید؟
پشتیبانی شوفاژکاران –
درود ، بله انواع آبگرمکن صنعتی طبق درخواست شما قابل سفارش و تولید هست. در خدمتیم
علیرضا رحمانی پور –
آبگرمکن صنعتی ایستاده برای کارگاه خیاطی احتیاج داریم لطف میکنید مشاوره بدید که باید چند لیتری تهیه کنیم؟
پشتیبانی شوفاژکاران –
درود و عرض ادب ، بله در خدمتتون هستیم ، شماره مستقیم کارشناس فروش آبگرمکن صنعتی 02144065468
محمد علی قربانی –
الان یه ست موتورخونه با آبگرمکن برای یه واحد صنعتی از چه قیمتی شروع میشه؟
حسن سلیمان تبار –
این آبگرمکن برای چه نوع صنایعی مناسب تره؟ آیا برای گلخانه هم کاربرد داره؟
پشتیبانی شوفاژکاران –
درود ، بله، این آبگرمکن به دلیل ظرفیت بالای گرمایش و مشعل صنعتی قدرتمندش، برای صنایع مختلفی مثل کارخانه ها، گلخانه ها، و حتی استخرهای صنعتی بسیار مناسب هست. سیستم مشعل دار آن می تواند به طور مؤثر گرمای یکنواختی فراهم کند که برای محیط هایی با نیاز به دمای ثابت ایده آل است.
پشتیبانی شوفاژکاران –
سلام وقت بخیر آبگرمکن های صنعتی طبق سفارش مشتری در 2 مدل عمومی تولید میکنیم ابگرمکن صنعتی برقی که از 200 لیتر به بالا تولید میشن و ابگرمکن صنعتی مشعل دار که از لیتراژ 500 لیتر به بالا تولید میکنیم.شما در ابتدا باید به ما بگید با توجه به موقعیت مکانی که دارید چه نوع انرژی میتونید تامین کنید برق-گاز یا گازوئیل ؟ قیمت آبگرمکن برقی سه فاز از 26 میلیون و مشعل دار از 36 میلیون شروع میشه.
رضا عبداللهی –
برای کارگاهی که حدود 20 نفر کارگر داره و از آب گرم برای شستشو و نظافت استفاده می کنیم، چه ظرفیت آبگرمکنی مناسبه؟
پشتیبانی شوفاژکاران –
درود ، برای کارگاهی با 20 نفر کارگر، اگر هر نفر به حدود 30 لیتر آب گرم در روز نیاز داشته باشد، به یک آبگرمکن صنعتی با ظرفیت حداقل 600 لیتر در روز نیاز دارید. البته اگر مصرف آب بیشتر است (مثلاً برای شستشوی ابزار یا تجهیزات)، بهتر است ظرفیت بالاتری مانند 800 لیتر در نظر بگیرید.
ابراهیم فرج زاده –
برای کارگاه کوچک زیر 50 متر با مصرف محدود آب گرم، آبگرمکن صنعتی نیازه یا خانگی کفایت می کنه؟
پشتیبانی شوفاژکاران –
درود ، اگر مصرف آب گرم در کارگاه محدود است و تعداد افراد کم (مثلاً زیر 5 نفر) است، یک آبگرمکن خانگی با ظرفیت 100 تا 150 لیتر ممکن است کفایت کند. اما اگر نیاز به آب گرم مداوم دارید، یک آبگرمکن صنعتی کوچک با ظرفیت 200 تا 300 لیتر انتخاب بهتری است.
