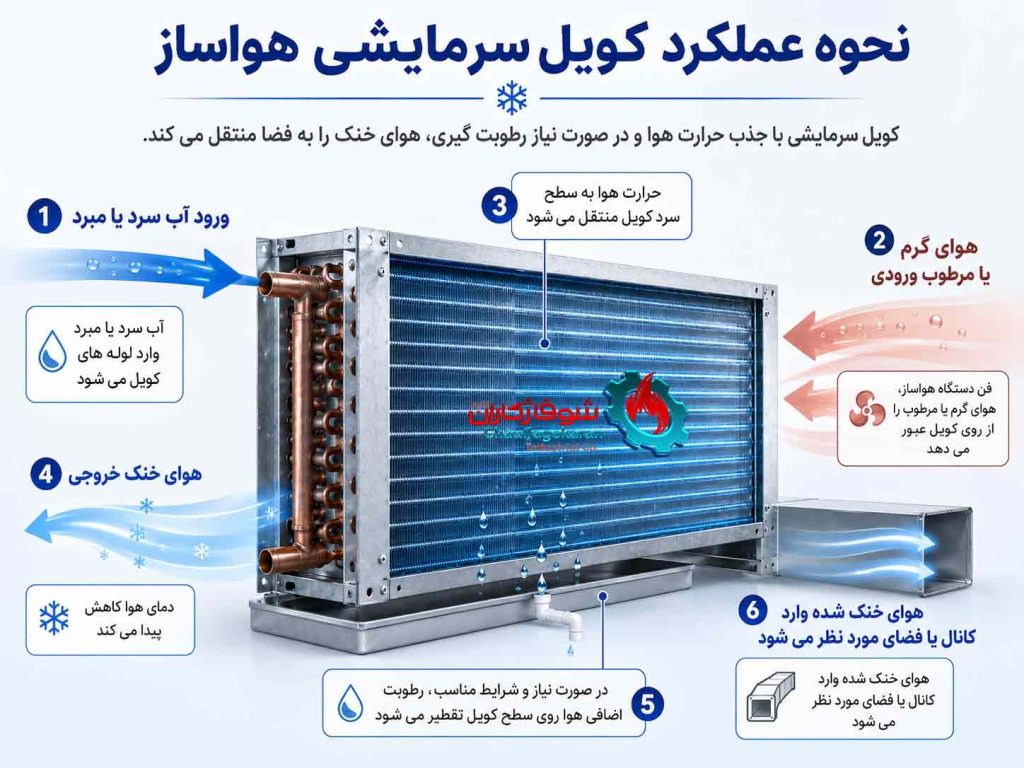

در سیستم‌های خنک‌کننده صنعتی، کویل‌های خنک‌کننده جزء تشکیل‌دهنده لوله‌هایی از مواد مختلف هستند که سیال از آن عبور میکند، در حالی که اینها تماس خارجی با هوا یا گاز دارند که امکان تبادل گرما را فراهم میکند.
سیالی که از کویل های خنک کننده عبور می کند می تواند از آب یا مقداری مبرد تشکیل شده باشد.
در یک سیستم خنک کننده که برای راحتی طراحی شده است، کویل های خنک کننده اجزایی هستند که برای خنک یا گرم کردن هوا خدمت می کنند
بیشترین مواد مورد استفاده در کویل های تبرید صنعتی
لوله‌های مس نیکل که یک فلز سنگین غیرآهنی است و فلپ‌های تیتانیومی که تماس با آب نمک را پشتیبانی می‌کنند برای کاربردهایی که نیاز به مقاومت بالا در برابر خوردگی دارند، مانند مورد صنعت پتروشیمی استفاده میشوند.
کویل سرمایشی و گرمایشی که در واقع ۱ کویل میباشد و در تاسیسات برای تمام فصل ها میتوان استفاده کرد و کاربری در هواساز ها و فن کویل ، کولر گازی و… استفاده میشود.
قیمت کویل هواساز را نمیتوان قیمت در اینجا داد و نسبت به سفارش و ابعاد و نوع کاربری و … قیمت کویل هواساز را میتوان محاسبه و اعلام کرد قیمت کویل از ۱۲۹۰۰۰۰۰ تومان شروع میشود جهت دریافت قیمت کویل هواساز و… با بخش فنی فروش تماس بگیرید.
چگونه می توان CFM را برای یک فن کویل محاسبه کرد؟
Q = M * Cp * Delta T
Where: Q = The amount of heat transferred to or from the fluid (BTU/hr)
M = Mass flow rate of the fluid (lb/hr)
Cp = Specific heat of the fluid (BTU/lb-°F)
Delta T = The change in temperature of the fluid (°F)
چگونه اندازه کویل خنک کننده را محاسبه می کنید؟
در طراحی یک سیستم تهویه مطبوع، تعیین بار حرارتی یک فضای مطبوع اولین مرحله مهم خواهد بود. و هنگامی که مشخص شد، گام فوری بعدی محاسبه هوای مورد نیاز و تعیین اندازه کویل خنک کننده بر این اساس است. بار کویل خنک کننده اشتباه تخمین زده شده، تأثیر شدیدی بر کارایی کل سیستم تهویه مطبوع خواهد داشت
محاسبه ظرفیت حرارتی کویل هواساز
مثال موردی : فضایی را که باید تهویه شود در نظر بگیرید که دارای بار گرمایی کمتر، شرایط فضای باز در تابستان و شرایط رفاهی به شرح زیر است.
افزایش گرمای محسوس تابستان: ۱۰ کیلو وات.
افزایش گرمای نهان: ۳ کیلو وات.
تهویه مطبوع طراحی داخلی: ۲۰ درجه سانتیگراد، ۵۰ درصد نشسته.
هوای طراحی خارجی تابستانی: ۲۸ درجه سانتیگراد، ۵۰٪ نشسته.
حداقل اشغال مورد نیاز هوای بیرون ۳۲۵ لیتر در ثانیه است. – (تغییر بر اساس نوع اتاق – فضای اداری، سالن، لابی و غیره)
دمای قابل قبول عرضه در تابستان: ۱۴ درجه سانتیگراد.
مرحله ۱:
حجم و دمای هوا را تامین کنید – با توجه به حالت خنک کننده
گرمای محسوس به وسیله:
Qs = m cp Δt
۱۰ = m x 1.026 × (۲۰-۱۴)
m = 1.626 kg/s
Qs = بار معقول
cp = ظرفیت گرمایی ویژه هوا بر حسب kJ/kg K
Δt = اختلاف دما بین هوای تامین شده و هوای اتاق
m = سرعت جریان جرمی هوا بر حسب کیلوگرم بر ثانیه
Ql = m hfg Δg
۳ = ۱.۶۲۶ × ۲۴۵۰ × Δg
Δg = (gr – gs) = 0.000753 کیلوگرم بر کیلوگرم
Ql = بار گرمای نهان
m = سرعت جریان جرمی هوا بر حسب کیلوگرم بر ثانیه
hfg = گرمای نهان تبخیر بر حسب کیلوژول بر کیلوگرم
Δg = اختلاف رطوبت بین هوای تامین شده و هوای اتاق، یعنی (gr – gs)
از داده های سایکرومتریک، میزان رطوبت فضا ۰.۰۰۷۳۸ کیلوگرم بر کیلوگرم است. مقدار رطوبت هوای عرضه gs به صورت زیر ارائه می شود:
gs = 0.00738 – ۰.۰۰۰۷۵۳ = ۰.۰۰۶۶۳ kg/kg
بنابراین شرایط عرضه تابستانی ۱.۶۲۶ کیلوگرم بر ثانیه در ۱۴ درجه سانتیگراد و وزن ۰.۰۰۶۶۳ کیلوگرم بر کیلوگرم است.
حجم مرطوب در این شرایط ۰.۸۲۱۸ m3/kg است، بنابراین دبی حجمی مورد نیاز عبارت است از:
V= m x v = 1.626 × ۰.۸۲۱۸ = ۱.۳۳۶ m3/s
متداول ترین مواد مورد استفاده برای کویل های خنک کننده و پوشش فلپ در صنعت تبرید صنعتی به شرح زیر است:
لوله های مسی و فلپ های آلومینیومی، رایج ترین در تبرید.
لوله های فولادی ضد زنگ و فلپ های آلومینیومی.
لوله ها و فلپ های فولادی گالوانیزه.
لوله ها و فلپ های مسی.
قیمت کویل گرمایشی از ۲۹۰۰ هزار تومان به بالا شروع میشود.
فروش مستقیم کویل گرمایشی و سرمایشی ، لیست قیمت کامل کویل گرمایشی و سرمایشی ، ارزانترین قیمت و با کیفیت ترین کویل گرمایشی و سرمایشی و تخفیف های ویژه کویل گرمایشی و سرمایشی به همراه مشخصات فنی کویل را مجموعه ما به شما ارائه میدهد. جهت استعلام قیمت کویل گرمایشی با ما تماس بگیرید .
داکت اسپیلت به تنهایی فقط میتواند در تابستان و روزهای گرم محیط ما را خنک بکند ولی ما میتوانیم در زمستان و هوای سرد از داکت اسپیلت هوای گرم خروجی بگیریم که این کار با نصب کویل آبگرم داکت اسپیلت برای ما مقدور میباشد و شما میتوانید در هنگام خرید داکت اسپیلت از فروشنده بر روی پکیج داکت اسپیلت یک عدد کویل ابگرم هم بخرید و توسط نصاب نصب و راه اندازی شود تا علاوه بر هوای خنک داکت اسپیلت در تابستان هوای گرم هم در زمستان داشته باشید.
نصب کویل ابگرم داکت اسپیلت در جلوی داکت نصب میشود و از پکیج و یا موتورخانه ابگرم رفت و برگشت بر روی ۲ لوله داکت اسپیلت نصب میشود .
کویل ابگرم وسیله ای است به شکل مکعب مانند از تعدادی لوله مسی به صورت رفت و برگشت شروع میشود و از داخل این لوله های مسی آب سرد و یا گرم در حال گردش میباشد. و این لوله های مسی عبور میکند و در دستگاهایی مانند هواساز ، فن کویل ، داکت اسپیلت و… نصب میشوند و در تامین هوای گرم ویا سرد به ما کمک میکند.
انواع کویل ها شامل تعداد زیادی از مبدل‌های حرارتی میشود که کاربری های گونانی مانند هواساز، ایرواشر، کولینگ تاور، اسپیلت ، فن کویل ، یونیت هیتر و کاربرد در انواع سیستم‌های سرمایشی و گرمایشی هستند.
