۱. آب گرم می شود
با بالا رفتن دمای آب، حجم آن افزایش پیدا می کند.
منبع تحت فشار موتورخانه با گاز ازت

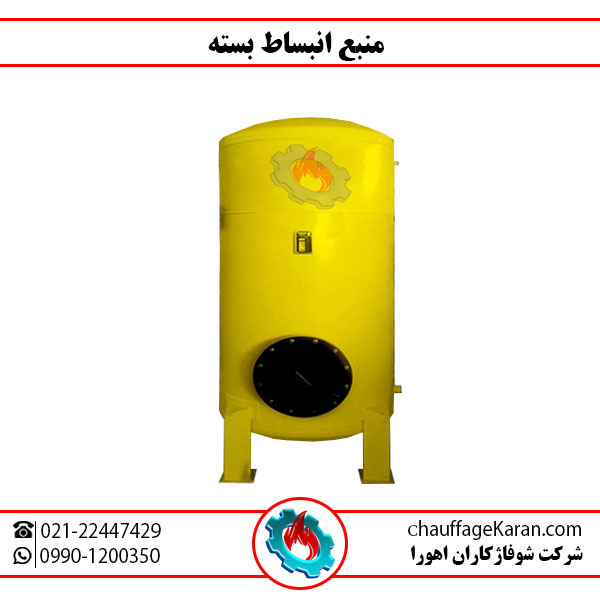

منبع انبساط بسته موتورخانه
منبع انبساط بسته شوفاژکاران برای جذب افزایش حجم آب، کنترل فشار مدار و محافظت از تجهیزات سیستم گرمایشی بسته طراحی می شود و در ظرفیت های مختلف برای پروژه های ساختمانی و صنعتی قابل سفارش است.
- ✓تولید در ظرفیت های ۲۰۰ تا ۳۰۰۰ لیتر
- ✓مدل بدون دیافراگم با گاز ازت
- ✓نصب داخل موتورخانه و بدون نیاز به پشت بام
- ✓ساخت متناسب با شرایط پروژه
۲۰۰ تا ۳۰۰۰ لیتربازه ظرفیت تولید
گاز ازتبالشتک فشاری مخزن
بدون دیافراگممدل تولیدی شوفاژکاران
ساخت سفارشیمطابق نیاز موتورخانه
معرفی محصول
منبع انبساط بسته چیست؟
منبع انبساط بسته یک مخزن تحت فشار در مدار گرمایشی است که افزایش حجم آب ناشی از گرم شدن را جذب می کند و به کنترل فشار سیستم کمک می کند.
در مدل تولیدی شوفاژکاران، مخزن بدون دیافراگم است و فشار آن با گاز ازت تنظیم می شود. این محصول برای موتورخانه ساختمان های مسکونی، اداری، تجاری، بیمارستانی و پروژه هایی که امکان نصب منبع انبساط باز روی پشت بام ندارند، مناسب است.
اگر انتخاب ظرفیت به درستی انجام نشود، فشار سیستم به شکل مطلوب کنترل نخواهد شد. به همین دلیل پیشنهاد ظرفیت باید بر اساس اطلاعات واقعی موتورخانه انجام شود.

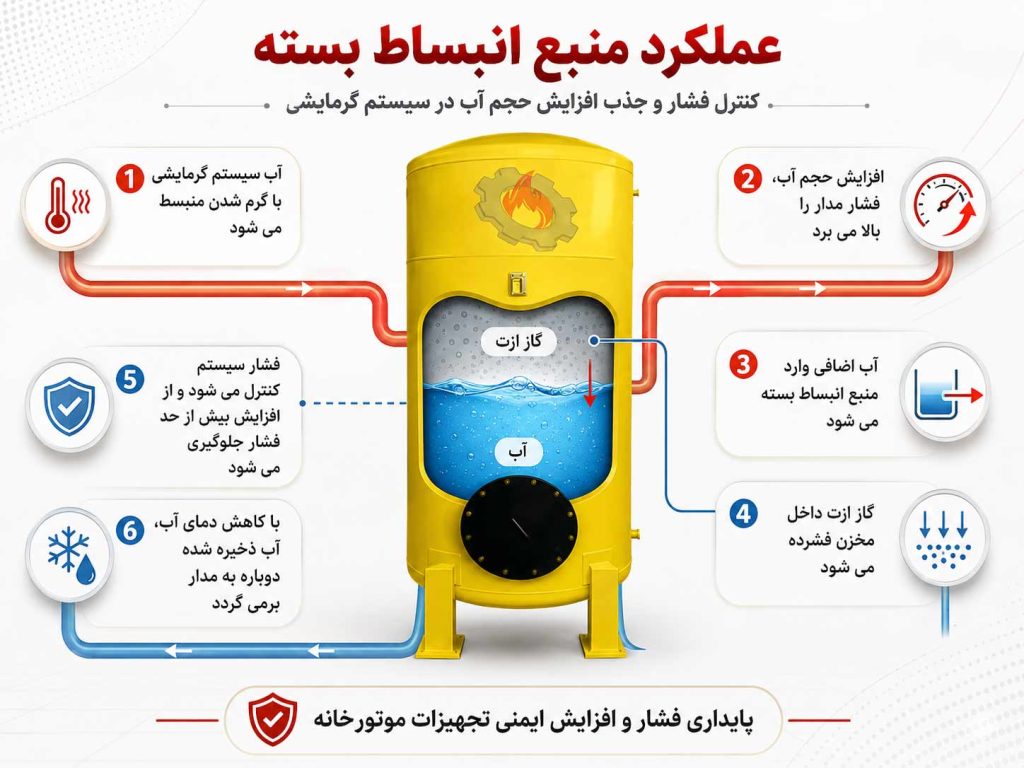

نمای کلی عملکرد منبع انبساط بسته در سیستم گرمایشی
نحوه عملکرد
منبع انبساط بسته چگونه کار می کند؟
عملکرد این محصول بر پایه جذب افزایش حجم آب و متعادل نگه داشتن فشار مدار است.
۲. آب وارد منبع می شود
آب اضافی ناشی از انبساط وارد مخزن می شود.
۳. گاز ازت فشرده می شود
گاز ازت داخل مخزن نقش بالشتک فشاری را ایفا می کند.
۴. فشار کنترل می شود
با کاهش دما، آب دوباره به مدار برمی گردد و فشار متعادل می شود.
اجزای اصلی منبع انبساط بسته
اجزای اصلی
این منبع از چه بخش هایی تشکیل می شود؟
- ✓بدنه فلزی تحت فشار
- ✓عدسی های مخزن
- ✓اتصال آب سیستم
- ✓محل شارژ گاز ازت
- ✓پایه یا محل استقرار
- ✓اتصالات کنترلی موردنیاز
- ✓رنگ و پوشش محافظ بدنه
- ✓محل نصب فشارسنج یا تجهیزات جانبی
انتخاب ظرفیت
ظرفیت مناسب چگونه انتخاب می شود؟
برای انتخاب ظرفیت مناسب، حجم آب سیستم، ظرفیت دیگ، دمای کاری، فشار مدار، ارتفاع ساختمان و شرایط نصب باید بررسی شوند.
- ✓حجم کل آب مدار
- ✓ظرفیت دیگ یا بویلر
- ✓دمای کاری سیستم
- ✓حداقل و حداکثر فشار
- ✓ارتفاع ساختمان
- ✓نوع کاربری پروژه
بازه تولید
شوفاژکاران این محصول را در چه ظرفیت هایی تولید می کند؟
منبع انبساط بسته شوفاژکاران در ظرفیت های ۲۰۰ تا ۳۰۰۰ لیتر تولید می شود. ظرفیت نهایی باید بر اساس شرایط واقعی سیستم انتخاب شود.
برای پیشنهاد دقیق تر، ظرفیت دیگ، دمای رفت و برگشت، فشار کاری و ابعاد محل نصب را برای واحد فنی ارسال کنید.
مشخصات فنی
مشخصات فنی منبع انبساط بسته
مشخصات نهایی هر مخزن بر اساس سفارش پروژه تعیین می شود.
| نوع محصول | منبع انبساط بسته موتورخانه، بدون دیافراگم |
|---|---|
| بازه ظرفیت تولید | ۲۰۰ تا ۳۰۰۰ لیتر |
| گاز مورد استفاده | ازت برای ایجاد بالشتک فشاری |
| کاربرد | سیستم های گرمایشی بسته و موتورخانه های مرکزی |
| جنس بدنه | بدنه فولادی با مشخصات متناسب با سفارش |
| فشار کاری | بر اساس طراحی سیستم و مشخصات پروژه |
| اتصالات | ورودی آب، محل شارژ گاز و اتصالات کنترلی |
| محل نصب | داخل موتورخانه روی پایه یا فونداسیون مناسب |
مقایسه کاربردی
تفاوت منبع انبساط بسته و باز چیست؟
منبع انبساط بسته
- داخل مدار بسته سیستم گرمایشی کار می کند.
- معمولا داخل موتورخانه نصب می شود.
- نیازی به نصب روی پشت بام ندارد.
- برای کنترل بهتر فشار انتخاب مناسبی است.
منبع انبساط باز
- با هوای آزاد در ارتباط است.
- معمولا در بالاترین نقطه ساختمان نصب می شود.
- در فضای باز بیشتر در معرض شرایط جوی قرار دارد.
- در برخی سیستم های سنتی کاربرد دارد.
نمونه ساخت منبع انبساط باز ۱۵۰ لیتری توسط شوفاژکاران
نمونه کار
نمونه ساخت منبع انبساط باز توسط شوفاژکاران
این تصویر نمونه ای از ساخت منبع انبساط باز توسط شوفاژکاران است. مشاهده این نمونه به مخاطب کمک می کند تفاوت محل نصب و شکل کلی منابع باز و بسته را بهتر درک کند.
اگر برای پروژه خود بین منبع انبساط باز و بسته در حال بررسی هستید، کارشناسان شوفاژکاران می توانند بر اساس شرایط موتورخانه شما راهنمایی دقیق تری ارائه دهند.
فرایند سفارش
برای سفارش این محصول چه اطلاعاتی لازم است؟
قبل از ساخت، اطلاعات فنی موتورخانه باید مشخص باشد تا ظرفیت و مشخصات مخزن درست انتخاب شود.
اطلاعات سیستم
ظرفیت دیگ، حجم آب مدار، دما، فشار و ارتفاع ساختمان اعلام می شوند.
بررسی فنی
ظرفیت و مشخصات مناسب بر اساس اطلاعات پروژه بررسی می شود.
تایید سفارش
ابعاد، اتصالات و مشخصات نهایی پیش از تولید تایید می شوند.
ساخت و تحویل
محصول ساخته و پس از کنترل نهایی برای تحویل آماده می شود.
پرسش های متداول
سوالات متداول درباره منبع انبساط بسته
| منبع انبساط بسته چیست؟ | یک مخزن تحت فشار است که افزایش حجم آب در سیستم گرمایشی را جذب می کند و به کنترل فشار مدار کمک می کند. |
|---|---|
| آیا نیاز به نصب روی پشت بام دارد؟ | خیر. این محصول معمولا داخل موتورخانه نصب می شود. |
| در چه ظرفیت هایی تولید می شود؟ | در ظرفیت های ۲۰۰ تا ۳۰۰۰ لیتر. |
| برای سفارش چه اطلاعاتی لازم است؟ | ظرفیت دیگ، حجم تقریبی آب مدار، فشار کاری، دمای کارکرد، ارتفاع ساختمان و شرایط نصب. |
| چه زمانی منبع انبساط بسته مناسب است؟ | وقتی کنترل بهتر فشار، نصب داخل موتورخانه یا حذف نیاز به نصب منبع باز روی پشت بام اهمیت داشته باشد. |
برای موتورخانه شما چه منبع انبساطی مناسب است؟
مشخصات پروژه را برای شوفاژکاران ارسال کنید تا ظرفیت و نوع مناسب برای موتورخانه شما بررسی شود.
