ورود آب از پمپ
آب استخر پس از عبور از پمپ تصفیه وارد بخش ورودی فیلتر می شود.
تصفیه فیزیکی آب استخر با بستر سیلیس
فیلتر شنی استخر شوفاژکاران
فیلتر شنی فلزی شوفاژکاران برای جداسازی ذرات معلق، گل و لای، زنگ زدگی و آلودگی های فیزیکی آب استخر طراحی می شود. ظرفیت، ابعاد، فشار کاری، اتصالات و آرایش شیرآلات دستگاه متناسب با حجم استخر و شرایط تاسیسات قابل انتخاب است.
- ✓ساخت فلزی در ظرفیت ها و ابعاد مختلف
- ✓بستر سیلیس با دانه بندی متناسب
- ✓قابلیت شستشوی معکوس یا بک واش
- ✓طراحی متناسب با پمپ و دبی گردش آب
تصفیه فیزیکیکاهش ذرات معلق و کدورت
بدنه فلزیقابل ساخت برای پروژه
بک واششستشوی بستر سیلیس
ساخت سفارشیدبی، ابعاد و اتصالات
معرفی محصول
فیلتر شنی استخر چیست و چه کاری انجام می دهد؟
فیلتر شنی استخر یک مخزن تحت فشار حاوی بستر سیلیس است. آب استخر با کمک پمپ تصفیه وارد مخزن می شود، از میان سیلیس عبور می کند و بخشی از ذرات معلق در بستر فیلتر باقی می مانند.
نتیجه این فرایند، کاهش گل و لای، زنگ زدگی، مو، ذرات معلق و کدورت فیزیکی آب است. فیلتر شنی در کنار پمپ، لوله کشی و سیستم ضدعفونی، یکی از اجزای اصلی مدار تصفیه استخر محسوب می شود.
مدل معرفی شده در این صفحه، فیلتر شنی فلزی شوفاژکاران است که ظرفیت، ضخامت بدنه، پوشش، محل اتصالات، نوع شیرآلات و دریچه بازدید آن می تواند متناسب با پروژه بررسی شود.
فیلتر شنی جایگزین کلرزنی، ازن، UV یا سایر روش های ضدعفونی نیست و نمک ها و املاح محلول آب را نیز حذف نمی کند. وظیفه اصلی آن جداسازی آلودگی های فیزیکی و ذرات معلق است.
نمونه فیلتر شنی استخر ساخته شده در شوفاژکاران
نحوه عملکرد
فیلتر شنی استخر چگونه آب را تصفیه می کند؟
آب با فشار پمپ از بستر سیلیس عبور می کند و سپس به مدار استخر باز می گردد.
توزیع آب در مخزن
سیستم پخش کننده، جریان را روی سطح بستر سیلیس توزیع می کند.
جداسازی ذرات
ذرات معلق هنگام عبور آب در فضای میان دانه های سیلیس به دام می افتند.
بازگشت آب به استخر
آب فیلتر شده از نازل ها جمع آوری و به مدار گردش آب استخر برگردانده می شود.
مزایای محصول
فیلتر شنی فلزی شوفاژکاران چه مزیتی برای پروژه دارد؟
قابل ساخت براساس دبی است
قطر، ارتفاع، سطح فیلتراسیون و اتصالات می توانند با دبی واقعی مدار استخر هماهنگ شوند.
امکان جانمایی سفارشی دارد
محل ورودی، خروجی، تخلیه، هواگیری و دریچه بازدید با شرایط موتورخانه قابل بررسی است.
بک واش قابل کنترل است
آرایش شیرآلات می تواند برای انجام سرویس، شستشوی معکوس و آبکشی طراحی شود.
برای پروژه های بزرگ قابل بررسی است
مدل فلزی برای استخرهای ویلایی تا مجموعه های عمومی و پروژه های با دبی بالاتر قابل طراحی است.
مدل های قابل ارائه
انواع فیلتر شنی در شوفاژکاران کدامند؟
شوفاژکاران متناسب با نوع کاربری، دبی آب، فضای نصب و شرایط پروژه، مدل های مختلف فیلتر شنی را برای استخر، صنعت، کشاورزی و پرورش ماهی ارائه و طراحی می کند.
فیلتر شنی افقی
برای پروژه هایی که محدودیت ارتفاع دارند یا جانمایی افقی با فضای موتورخانه سازگارتر است.
فیلتر شنی عمودی
مدل متداول برای استخرها و تاسیسات تصفیه که با دبی و فشار کاری پروژه قابل طراحی است.
فیلتر شنی استخر پرورش ماهی
برای کاهش ذرات معلق در مدارهای پرورش آبزیان، پس از بررسی دبی، بار آلودگی و نیاز زیستی سیستم.
فیلتر شنی FRP
گزینه سبک و مقاوم در برابر خوردگی برای برخی استخرها و پروژه هایی که مخزن کامپوزیتی مناسب تر است.
فیلتر شنی صنعتی
برای دبی های بالاتر و پروژه های صنعتی با امکان طراحی ابعاد، اتصالات و آرایش شیرآلات متناسب با خط.
فیلتر شنی استخر کشاورزی
برای کاهش ذرات معلق آب در برخی مخازن و استخرهای کشاورزی، متناسب با کیفیت آب و دبی موردنیاز.
راهنمای انتخاب ظرفیت
ظرفیت فیلتر شنی استخر چگونه انتخاب می شود؟
فیلتر شنی باید بر اساس دبی گردش آب طراحی شود، نه فقط قطر مخزن یا مساحت استخر. ابتدا حجم آب و زمان موردنظر برای گردش کامل آب مشخص می شوند و سپس دبی پمپ و سطح فیلتراسیون فیلتر بررسی می شوند.
- ✓حجم کل آب استخر و جکوزی
- ✓زمان گردش کامل آب یا Turnover
- ✓نوع کاربری؛ ویلایی، عمومی یا درمانی
- ✓دبی واقعی و منحنی عملکرد پمپ
- ✓افت فشار فیلتر و شبکه لوله کشی
- ✓فضای نصب و دسترسی برای سرویس
- ✓دبی و مسیر تخلیه آب بک واش
- ✓کیفیت آب و میزان بار آلودگی
هماهنگی با پمپ
چرا پمپ و فیلتر شنی باید با یکدیگر هماهنگ باشند؟
اگر دبی پمپ بیشتر از ظرفیت مناسب فیلتر باشد، سرعت عبور آب از بستر بالا می رود و کیفیت فیلتراسیون یا وضعیت سیلیس می تواند تحت تاثیر قرار گیرد. اگر دبی خیلی کم باشد نیز زمان گردش آب افزایش پیدا می کند.
دبی بک واش هم باید برای بلند کردن و شستشوی صحیح بستر سیلیس کافی باشد. به همین دلیل انتخاب فیلتر، پمپ و قطر لوله ها بهتر است به صورت یک سیستم انجام شود.
عدد دبی درج شده روی پمپ همیشه دبی واقعی مدار نیست؛ افت فشار فیلتر، اتصالات، لوله ها و اختلاف ارتفاع روی دبی نهایی تاثیر دارند.
مشخصات فنی
مشخصات فنی فیلتر شنی استخر شوفاژکاران چگونه تعیین می شود؟
مشخصات نهایی هر سفارش به دبی، فشار، نوع استخر و شرایط موتورخانه بستگی دارد.
| نوع محصول | فیلتر شنی فلزی تحت فشار برای مدار تصفیه آب استخر |
|---|---|
| ظرفیت و آبدهی | مدل های مختلف در دسته بندی محصول؛ ظرفیت سفارشی نیز براساس امکان فنی قابل بررسی است |
| جنس بدنه | ورق فولادی یا ساختار فلزی متناسب با سفارش و شرایط پروژه |
| ضخامت بدنه | بر اساس قطر، ارتفاع، فشار کاری و مشخصات ساخت تعیین می شود |
| پوشش بدنه | آماده سازی سطح و پوشش محافظ داخلی و خارجی متناسب با شرایط آب و محیط نصب |
| بستر فیلتراسیون | سیلیس با دانه بندی و مقدار متناسب با طراحی فیلتر |
| سیستم داخلی | آب پخش کن، نازل یا کلکتور جمع آوری و بستر نگهدارنده سیلیس |
| شیرآلات | شیر چندراهه یا آرایش شیرآلات مجزا، متناسب با ظرفیت و طرح پروژه |
| اتصالات | ورودی، خروجی، بک واش، تخلیه، هواگیری و محل فشارسنج |
| دریچه بازدید | قابل پیش بینی برای شارژ سیلیس، بازدید و سرویس دستگاه |
| فشار کاری | متناسب با شبکه تصفیه، پمپ و طراحی مکانیکی مخزن |
| نحوه نصب | معمولا عمودی؛ مدل و ابعاد خاص براساس نیاز پروژه قابل بررسی است |
اجزای دستگاه
فیلتر شنی استخر از چه بخش هایی تشکیل می شود؟
بدنه و عدسی ها
مخزن تحت فشار را تشکیل می دهند و مشخصات آنها متناسب با ابعاد و فشار دستگاه تعیین می شود.
سیلیس فیلتراسیون
بستر اصلی جداسازی ذرات است و باید از نظر مقدار، دانه بندی و نحوه شارژ با طراحی دستگاه هماهنگ باشد.
آب پخش کن
جریان ورودی را روی سطح بستر توزیع می کند تا آب از سطح بیشتری از سیلیس عبور کند.
نازل یا کلکتور
آب فیلتر شده را جمع آوری می کند و از خروج سیلیس به شبکه جلوگیری می کند.
شیرآلات و فشارسنج
برای تغییر وضعیت سرویس، بک واش، آبکشی، تخلیه و کنترل فشار به کار می روند.
دریچه بازدید
دسترسی برای شارژ یا تخلیه سیلیس، بازدید نازل ها و سرویس داخلی را فراهم می کند.
بک واش
شستشوی معکوس فیلتر شنی چه زمانی لازم است؟
با جمع شدن ذرات در بستر سیلیس، مقاومت عبور آب افزایش پیدا می کند. بالا رفتن فشار نسبت به فشار ثبت شده در حالت تمیز، افت محسوس دبی یا کاهش کیفیت گردش آب می توانند نشانه نیاز به بک واش باشند.
فاصله بین دو بک واش برای همه استخرها ثابت نیست و به تعداد شناگران، کیفیت آب، شرایط محیطی، ظرفیت فیلتر و مدت کار پمپ بستگی دارد.
قبل از تغییر وضعیت شیر چندراهه، پمپ را خاموش کنید. تغییر موقعیت شیر در زمان روشن بودن پمپ می تواند به شیر، اتصالات یا اجزای داخلی آسیب بزند.
مراحل سرویس
بک واش و آبکشی چگونه انجام می شوند؟
- ✓خاموش کردن پمپ تصفیه
- ✓قرار دادن شیر در وضعیت Backwash
- ✓روشن کردن پمپ تا شفاف شدن آب خروجی
- ✓خاموش کردن پمپ پیش از تغییر وضعیت
- ✓انجام مرحله Rinse یا آبکشی
- ✓بازگشت شیر به حالت Filter و ثبت فشار تمیز
کاربردها
فیلتر شنی شوفاژکاران برای چه مجموعه هایی مناسب است؟
استخر ویلایی و خانگی
برای حفظ شفافیت آب و کاهش ذرات معلق در مدار تصفیه استخرهای خصوصی.
مجتمع مسکونی
برای استخرهای مشترک با ساعات استفاده و بار آلودگی بیشتر از استخر خصوصی.
باشگاه و مجموعه ورزشی
برای مدارهای پرتردد که انتخاب صحیح دبی و برنامه منظم بک واش اهمیت بیشتری دارد.
هتل و مرکز تفریحی
برای پروژه هایی که پایداری کیفیت آب و دسترسی مناسب برای سرویس موردنیاز است.
استخر درمانی
در کنار سیستم کامل گردش، ضدعفونی و کنترل کیفیت آب متناسب با الزامات مجموعه.
جکوزی و حوضچه آب گرم
با طراحی جداگانه دبی، گردش و فیلتراسیون متناسب با حجم و دمای مدار.
پرورش ماهی و آبزیان
در صورت بررسی سازگاری دبی، ذرات ورودی و نیاز زیستی سیستم با فیلتراسیون شنی.
مطالعه فیلتر شنی استخر پرورش ماهی ←پیش تصفیه آب
برای برخی پروژه های صنعتی یا کشاورزی به عنوان مرحله کاهش ذرات معلق، پس از بررسی کیفیت آب.

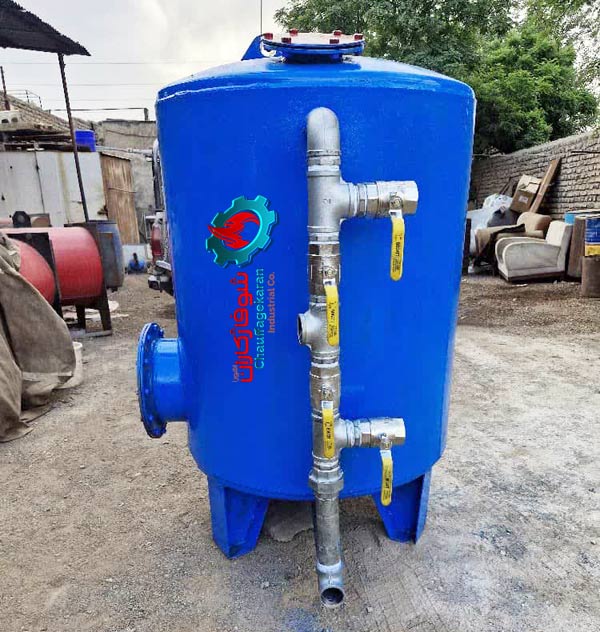

نمونه ساخت فیلتر شنی استخر با ابعاد سفارشی
نمونه پروژه
نمونه ساخت فیلتر شنی استخر توسط شوفاژکاران
این نمونه مربوط به ساخت فیلتر شنی استخر با ابعاد تقریبی ۱۰۰ در ۵۰ سانتی متر است. ابعاد، آبدهی، محل اتصالات و نوع شیرآلات هر سفارش باید متناسب با پروژه همان مشتری تعیین شوند.
مشاهده نمونه ساخته شده به کارفرما کمک می کند کیفیت اجرا، فرم مخزن و امکان ساخت سفارشی شوفاژکاران را بهتر ارزیابی کند.
کاتالوگ
کاتالوگ فیلتر شنی تصفیه آب شوفاژکاران
برای انتخاب مدل چه اطلاعاتی را آماده کنیم؟
حجم استخر، نوع کاربری، زمان گردش آب، دبی واقعی پمپ، فشار سیستم، فضای نصب، قطر لوله ها و مسیر دفع آب بک واش را برای کارشناسان شوفاژکاران ارسال کنید.
پس از بررسی این اطلاعات، آبدهی، ابعاد مخزن، اتصالات، مقدار سیلیس و جزئیات ساخت مناسب پروژه قابل پیشنهاد خواهند بود.
فرایند سفارش
سفارش فیلتر شنی استخر چگونه انجام می شود؟
دبی، پمپ، فضای نصب و نوع کاربری قبل از ساخت بررسی می شوند.
ارسال اطلاعات استخر
حجم آب، نوع کاربری، ساعات استفاده، پمپ و فضای موتورخانه اعلام می شوند.
محاسبه دبی و ظرفیت
دبی گردش، سطح فیلتراسیون، افت فشار و شرایط بک واش بررسی می شوند.
تایید مشخصات ساخت
ابعاد، ضخامت، اتصالات، شیرآلات، پوشش و دریچه بازدید نهایی می شوند.
ساخت و تحویل
پس از ساخت و کنترل نهایی، دستگاه برای ارسال یا تحویل پروژه آماده می شود.
پرسش های متداول
سوالات متداول درباره فیلتر شنی استخر
ظرفیت فیلتر شنی استخر چگونه انتخاب می شود؟
ظرفیت براساس حجم آب، زمان گردش کامل، نوع کاربری، دبی واقعی پمپ، افت فشار مدار و شرایط بک واش تعیین می شود.
فیلتر شنی چه آلودگی هایی را حذف می کند؟
این فیلتر برای کاهش ذرات معلق و کدورت فیزیکی آب مانند خاک، گل و لای، زنگ زدگی، مو و ذرات قابل گیر افتادن در بستر سیلیس استفاده می شود.
آیا فیلتر شنی آب استخر را ضدعفونی می کند؟
خیر. فیلتر شنی یک مرحله فیلتراسیون فیزیکی است و باید همراه با سیستم ضدعفونی و کنترل شیمی آب استفاده شود.
چه زمانی باید فیلتر شنی را بک واش کرد؟
افزایش فشار نسبت به حالت تمیز، افت دبی یا کاهش کیفیت گردش آب می توانند نشانه نیاز به بک واش باشند. فاصله سرویس به شرایط واقعی استخر بستگی دارد.
هر چند وقت یک بار باید سیلیس تعویض شود؟
زمان تعویض ثابت نیست و به کیفیت سیلیس، میزان کارکرد، کیفیت بک واش، آلودگی آب و وضعیت بستر بستگی دارد. افت عملکرد یا کلوخه شدن بستر باید بررسی شود.
آیا فیلتر شنی در ابعاد سفارشی ساخته می شود؟
بله. در صورت امکان فنی، ابعاد، آبدهی، محل اتصالات، شیرآلات و پوشش دستگاه می توانند متناسب با پروژه طراحی شوند.
فیلتر فلزی بهتر است یا فایبرگلاس؟
هرکدام مزایا و محدودیت های خود را دارند. مدل فلزی برای ساخت سفارشی و پروژه های خاص مناسب است؛ انتخاب نهایی باید براساس فشار، محیط نصب، نگهداری و بودجه انجام شود.
برای سفارش چه اطلاعاتی لازم است؟
حجم استخر، نوع کاربری، پمپ موجود، دبی موردنیاز، قطر لوله ها، فشار کاری، فضای نصب و مسیر بک واش از اطلاعات مهم هستند.
برای مطالعه اصول عمومی عملکرد و بک واش فیلتر شنی می توانید
راهنمای رسمی Hayward درباره فیلترهای استخر
را مشاهده کنید. همچنین
راهنمای رسمی Pentair برای فیلترهای تجاری استخر
دبی، فشار کاری و نرخ فیلتراسیون را از عوامل اصلی انتخاب فیلتر می داند.
چه فیلتر شنی برای استخر شما مناسب است؟
حجم استخر، نوع کاربری و مشخصات پمپ را برای شوفاژکاران ارسال کنید تا آبدهی و ابعاد مناسب دستگاه بررسی شود.
