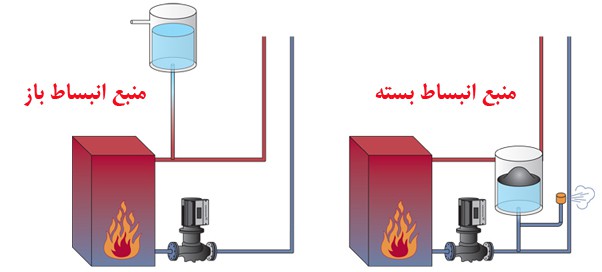

تفاوت منبع انبساط باز و بسته در نحوه ارتباط با هوای محیط، محل نصب، ساختار مخزن، فشار کاری و شرایط نگهداری آنهاست. منبع انبساط باز معمولا در بالاترین نقطه مدار گرمایشی نصب می شود و سطح آب آن با هوای محیط ارتباط دارد؛ اما منبع انبساط بسته یک مخزن تحت فشار است که معمولا داخل موتورخانه قرار می گیرد.
هیچ یک از این دو مدل برای تمام ساختمان ها انتخاب بهتر محسوب نمی شوند. نوع مدار گرمایشی، حجم آب سیستم، ارتفاع ساختمان، محل پمپ، دمای کارکرد و فضای نصب باید پیش از انتخاب بررسی شوند.
منبع انبساط چیست و چه وظیفه ای در سیستم گرمایشی دارد؟
آب موجود در دیگ، لوله ها، رادیاتورها و تجهیزات گرمایشی با افزایش دما منبسط می شود. اگر فضای کافی برای پذیرش این افزایش حجم وجود نداشته باشد، فشار مدار از محدوده طراحی خارج می شود و احتمال نشتی، تخلیه آب از شیر اطمینان یا آسیب به تجهیزات افزایش پیدا می کند.
منبع انبساط فضای لازم برای تغییر حجم آب را فراهم می کند. هنگام گرم شدن سیستم، بخشی از آب یا فشار ناشی از انبساط در مخزن مدیریت می شود و با کاهش دما، شرایط مدار به حالت عادی نزدیک می شود.
آیا شیر اطمینان جایگزین منبع انبساط است؟
خیر. شیر اطمینان و منبع انبساط دو وظیفه متفاوت دارند. منبع انبساط تغییر طبیعی حجم آب را در شرایط معمول کار سیستم مدیریت می کند. شیر اطمینان یک تجهیز حفاظتی است که هنگام افزایش غیرعادی فشار وارد عمل می شود.
اگر شیر اطمینان به صورت مکرر آب تخلیه کند، ممکن است ظرفیت منبع انبساط، فشار اولیه مخزن بسته یا شرایط مدار نیاز به بررسی داشته باشند.
منبع انبساط باز چیست و چگونه کار می کند؟
منبع انبساط باز مخزنی است که سطح آزاد آب آن با هوای محیط در ارتباط قرار دارد. این مخزن معمولا در بالاترین نقطه سیستم گرمایشی نصب می شود و از طریق لوله ارتباطی به مدار متصل است.
با افزایش دمای آب، حجم آن بیشتر می شود و آب منبسط شده وارد مخزن خواهد شد. پس از کاهش دمای مدار، بخشی از آب موجود در مخزن دوباره به سیستم باز می گردد.
فشار سطح آزاد آب در مخزن باز برابر فشار هوای محیط است؛ اما فشار در نقاط مختلف مدار به اختلاف ارتفاع، مسیر لوله کشی، محل پمپ و شرایط طراحی سیستم نیز بستگی دارد.
برای مشاهده مشخصات، ظرفیت های قابل ساخت و شرایط سفارش می توانید صفحه منبع انبساط باز شوفاژکاران را بررسی کنید.
منبع انبساط باز در کجا نصب می شود؟
این مخزن باید در بالاترین نقطه مناسب سیستم گرمایشی قرار بگیرد. در بیشتر ساختمان ها، پشت بام یا فضای بالاتر از مرتفع ترین بخش مدار برای نصب آن در نظر گرفته می شود.
ارتفاع دقیق مخزن، مسیر لوله ارتباطی، خط تغذیه، سرریز و تخلیه باید در نقشه تاسیسات مشخص شوند. نصب بدون توجه به موقعیت پمپ و ارتفاع ساختمان می تواند باعث سرریز، گردش نامناسب آب یا عملکرد ناپایدار سیستم شود.
آیا منبع انبساط باز حتما عایق دارد؟
وجود عایق به شرایط محل نصب و اقلیم پروژه بستگی دارد. اگر مخزن و لوله های متصل در فضای باز قرار داشته باشند، محافظت در برابر یخ زدگی اهمیت زیادی دارد.
عایق کاری بدنه، لوله های ارتباطی و اجرای کاور مناسب باید به شکلی انجام شود که دسترسی برای بازدید، تنظیم فلوتر و بررسی اتصالات حفظ شود.
منبع انبساط باز چند اتصال دارد؟
تعداد اتصالات برای همه پروژه ها ثابت نیست و براساس نقشه سیستم تعیین می شود. این اتصالات ممکن است شامل لوله ارتباطی مدار، خط تغذیه آب، محل نصب فلوتر، لوله سرریز، اتصال تخلیه و دریچه بازدید باشند.

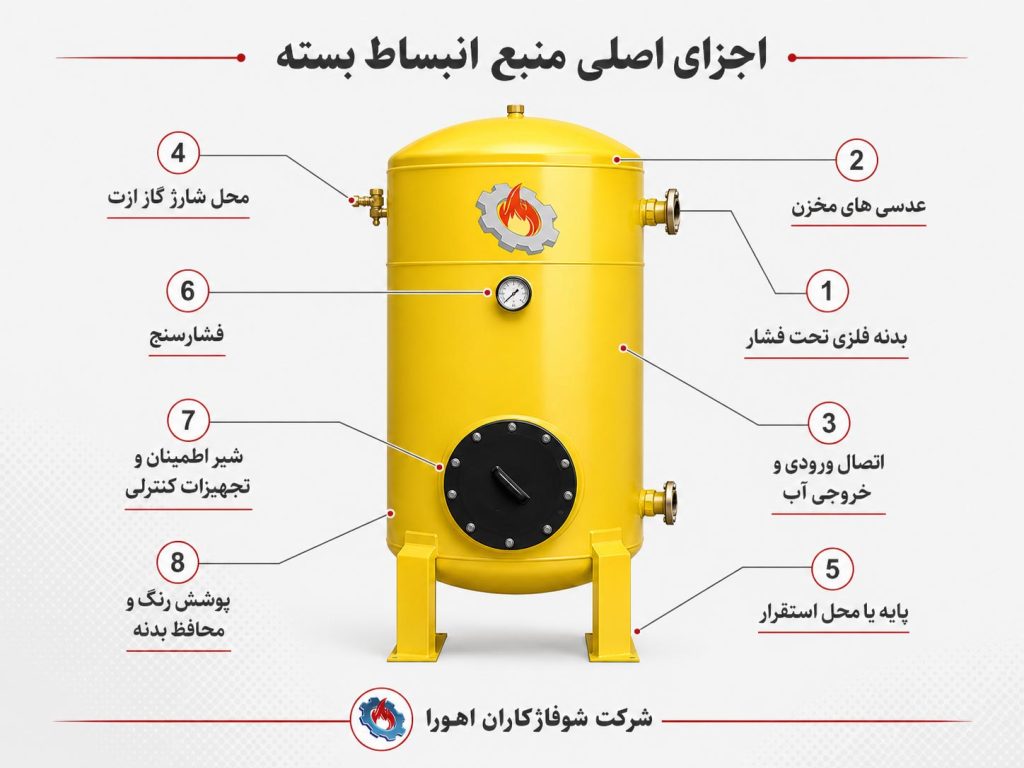

منبع انبساط بسته چیست و چگونه کار می کند؟
منبع انبساط بسته یک مخزن تحت فشار است که با هوای محیط ارتباط مستقیم ندارد. این مخزن معمولا داخل موتورخانه یا نزدیک تجهیزات اصلی مدار نصب می شود.
در مدل های دیافراگمی، فضای آب و گاز به وسیله یک دیافراگم انعطاف پذیر از یکدیگر جدا می شوند. با افزایش حجم آب، دیافراگم حرکت می کند و بخش گازی فشرده می شود. به این ترتیب افزایش حجم آب بدون تخلیه مستقیم آن از مدار مدیریت خواهد شد.
برخلاف مخازن افزایش فشار آب مصرفی، وظیفه منبع انبساط بسته موتورخانه افزایش فشار آب طبقات نیست. این تجهیز برای جذب انبساط حرارتی و کنترل فشار در مدار گرمایشی بسته استفاده می شود.
برای بررسی مدل های موجود و مشخصات فنی می توانید صفحه منبع انبساط بسته را مشاهده کنید.
منبع انبساط بسته در کجا نصب می شود؟
محل نصب این مخزن براساس طراحی مدار تعیین می شود، اما معمولا داخل موتورخانه و در نقطه ای قرار می گیرد که با شرایط فشار و عملکرد پمپ هماهنگ باشد.
دسترسی برای کنترل فشار اولیه، بازدید اتصالات و تعویض احتمالی مخزن باید هنگام جانمایی در نظر گرفته شود.

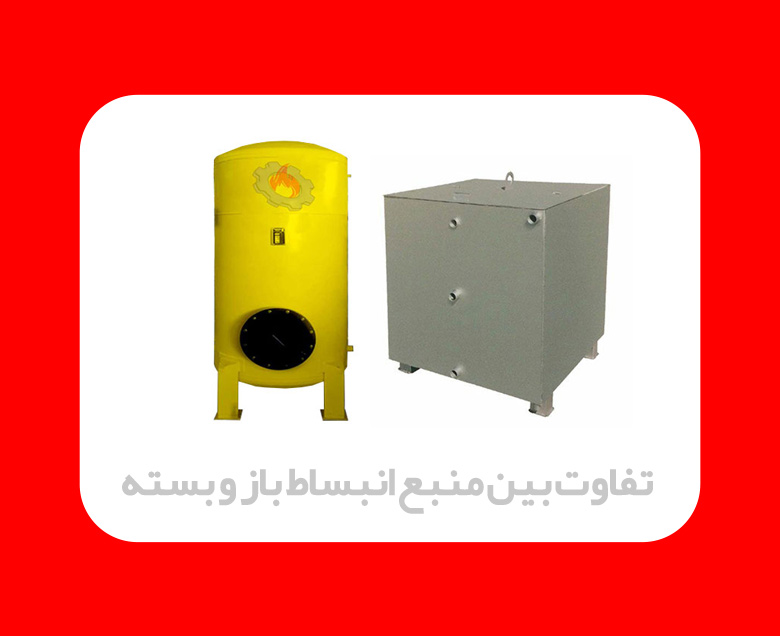

تفاوت منبع انبساط باز و بسته در یک نگاه چیست؟
| معیار مقایسه | منبع انبساط باز | منبع انبساط بسته |
|---|---|---|
| ارتباط با هوای محیط | دارد | ندارد |
| محل نصب رایج | بالاترین نقطه سیستم یا پشت بام | معمولا داخل موتورخانه |
| ساختار | مخزن باز و بدون دیافراگم | مخزن تحت فشار، معمولا دیافراگمی |
| فشار سطح مخزن | در ارتباط با فشار هوای محیط | دارای فشار اولیه تنظیم شده |
| نیاز به ارتفاع نصب | دارد | معمولا نیاز ندارد |
| خطر یخ زدگی | در نصب فضای باز بیشتر است | در نصب داخل موتورخانه کمتر است |
| احتمال سرریز | در صورت ظرفیت یا تنظیم نامناسب وجود دارد | سرریز مستقیم ندارد |
| کنترل فشار اولیه | نیاز ندارد | ضروری است |
| کاربرد اصلی | مدارهای گرمایشی باز | مدارهای گرمایشی بسته |
| نگهداری مهم | کنترل سطح آب، عایق و اتصالات | کنترل فشار اولیه و سلامت دیافراگم |
مزایا و معایب منبع انبساط باز چیست؟
مهم ترین مزایای منبع انبساط باز
- ساختار ساده و قابل بازدید
- امکان مشاهده و کنترل سطح آب
- قابلیت ساخت در ابعاد و ظرفیت سفارشی
- مناسب بودن برای مدارهایی که از ابتدا به صورت باز طراحی شده اند
- امکان استفاده از فلوتر برای تامین آب جبرانی، در صورت پیش بینی در طراحی
محدودیت های منبع انبساط باز
- نیاز به نصب در ارتفاع مناسب
- اشغال فضای پشت بام یا بالاترین نقطه ساختمان
- احتمال سرریز در صورت انتخاب ظرفیت یا تنظیم نامناسب
- نیاز به محافظت در برابر یخ زدگی در فضای باز
- نیاز به اجرای مسیر مناسب برای سرریز و تخلیه
مزایا و معایب منبع انبساط بسته چیست؟
مهم ترین مزایای منبع انبساط بسته
- امکان نصب داخل موتورخانه
- عدم تماس مستقیم آب مدار با هوای محیط
- نیاز نداشتن به انتقال مخزن تا پشت بام
- کاهش احتمال یخ زدگی در نصب داخلی
- مناسب بودن برای مدارهای گرمایشی بسته و تحت فشار
محدودیت های منبع انبساط بسته
- نیاز به انتخاب دقیق ظرفیت و فشار اولیه
- نیاز به کنترل دوره ای فشار مخزن
- احتمال خرابی یا فرسودگی دیافراگم
- کاهش ظرفیت موثر در صورت تنظیم نبودن فشار اولیه
- نیاز به تعویض مخزن یا دیافراگم در صورت خرابی
منبع انبساط باز برای چه سیستم هایی مناسب است؟
منبع انبساط باز زمانی انتخاب مناسبی است که مدار گرمایشی از ابتدا به صورت باز طراحی شده باشد و امکان نصب مخزن در ارتفاع مناسب وجود داشته باشد.
همچنین باید مسیر لوله ارتباطی، خط تغذیه، سرریز و تخلیه به شکل اصولی قابل اجرا باشند. در مناطق سرد نیز محافظت مخزن و لوله ها در برابر یخ زدگی ضروری است.
منبع انبساط بسته برای چه سیستم هایی مناسب است؟
منبع انبساط بسته برای مدارهای گرمایشی بسته و تحت فشار استفاده می شود. این مدل در پروژه هایی که امکان نصب مخزن در ارتفاع مناسب وجود ندارد یا نصب داخل موتورخانه ترجیح داده می شود، قابل بررسی است.
انتخاب ظرفیت، فشار اولیه، فشار کاری سیستم و محل اتصال مخزن باید براساس محاسبات تاسیساتی انجام شود.
منبع انبساط باز بهتر است یا بسته؟
پاسخ این سوال به نوع سیستم بستگی دارد. منبع باز برای مدار باز و منبع بسته برای مدار تحت فشار طراحی شده است. بنابراین انتخاب مدل مناسب باید از طراحی سیستم شروع شود، نه از مقایسه قیمت یا شکل ظاهری مخزن.
برای تصمیم گیری این موارد باید بررسی شوند:
- باز یا بسته بودن مدار گرمایشی
- حجم آب موجود در سیستم
- ظرفیت و دمای کارکرد دیگ
- ارتفاع ساختمان
- موقعیت پمپ سیرکولاتور
- فضای موجود داخل موتورخانه یا پشت بام
- شرایط اقلیمی و احتمال یخ زدگی
- هزینه نصب، لوله کشی و نگهداری
ظرفیت منبع انبساط چگونه انتخاب می شود؟
ظرفیت منبع انبساط را نباید فقط براساس متراژ ساختمان، تعداد واحدها یا تعداد طبقات تعیین کرد. دو ساختمان با متراژ مشابه ممکن است حجم آب، ظرفیت دیگ، طول لوله کشی و تعداد رادیاتورهای متفاوتی داشته باشند.
برای انتخاب ظرفیت مناسب، حجم کل آب مدار، حداقل و حداکثر دمای کارکرد، فشار سیستم، ارتفاع ساختمان و نوع منبع بررسی می شوند.
مخزن کوچک تر از نیاز نمی تواند افزایش حجم آب را به درستی مدیریت کند. در منبع باز این موضوع ممکن است باعث سرریز مکرر شود و در منبع بسته می تواند باعث بالا رفتن فشار و باز شدن شیر اطمینان شود.
هزینه منبع انبساط باز و بسته چگونه مقایسه می شود؟
قیمت اولیه فقط بخشی از هزینه واقعی است. هزینه حمل، نصب، پایه، لوله کشی، عایق، کاور، تنظیم فشار اولیه و سرویس دوره ای نیز باید محاسبه شوند.
چه هزینه هایی در نصب منبع باز وجود دارد؟
- انتقال مخزن تا پشت بام یا محل مرتفع
- اجرای پایه و جانمایی مناسب
- لوله کشی ارتباطی، تغذیه، سرریز و تخلیه
- عایق کاری و کاور در مناطق سرد
- بازدید فلوتر و سطح آب
چه هزینه هایی در نگهداری منبع بسته وجود دارد؟
- کنترل فشار اولیه مخزن
- بررسی سلامت دیافراگم
- رفع نشتی اتصالات
- تعویض مخزن یا دیافراگم در صورت خرابی
- بررسی هماهنگی فشار مخزن با مدار
مدلی هزینه کمتری ایجاد می کند که با طراحی سیستم هماهنگ باشد. انتخاب یک مخزن ارزان اما نامتناسب ممکن است هزینه تعمیر و اصلاحات بعدی را افزایش دهد.
سوالات متداول درباره تفاوت منبع انبساط باز و بسته
تفاوت اصلی منبع انبساط باز و بسته چیست؟
منبع باز با هوای محیط ارتباط دارد و معمولا در بالاترین نقطه مدار نصب می شود. منبع بسته تحت فشار است، با هوای محیط ارتباط مستقیم ندارد و معمولا داخل موتورخانه قرار می گیرد.
منبع انبساط باز بهتر است یا بسته؟
هیچ کدام برای تمام پروژه ها بهتر نیستند. منبع باز برای مدارهای باز و منبع بسته برای سیستم های بسته و تحت فشار طراحی شده است.
آیا منبع انبساط باز حتما باید روی پشت بام نصب شود؟
این مخزن باید در بالاترین نقطه مناسب مدار قرار بگیرد. در بیشتر ساختمان ها این محل روی پشت بام است، اما محل دقیق باید براساس نقشه تاسیسات تعیین شود.
ظرفیت منبع انبساط چگونه تعیین می شود؟
ظرفیت براساس حجم آب سیستم، دمای کارکرد، ارتفاع ساختمان، فشار مدار و نوع منبع تعیین می شود. انتخاب ظرفیت فقط براساس متراژ ساختمان دقیق نیست.
آیا منبع انبساط بسته برای افزایش فشار آب طبقات است؟
خیر. منبع انبساط بسته موتورخانه برای جذب انبساط حرارتی آب و کنترل فشار مدار گرمایشی استفاده می شود و با مخزن تحت فشار پمپ آب مصرفی تفاوت دارد.
آیا می توان منبع باز را مستقیما با منبع بسته جایگزین کرد؟
خیر. پیش از جایگزینی باید نوع مدار، فشار کاری، ظرفیت مخزن، محل پمپ و تجهیزات حفاظتی بررسی شوند.
در نهایت کدام منبع انبساط را انتخاب کنیم؟
تفاوت بین منبع انبساط باز و بسته تنها در شکل یا محل نصب آنها نیست. این دو مخزن برای دو نوع طراحی متفاوت استفاده می شوند و انتخاب آنها باید براساس شرایط واقعی سیستم انجام شود.
اگر مدار گرمایشی باز است و امکان نصب در ارتفاع مناسب وجود دارد، منبع باز قابل بررسی است. اگر سیستم بسته و تحت فشار طراحی شده باشد، منبع بسته انتخاب متناسب تری خواهد بود.
پیش از خرید، حجم آب سیستم، دمای کارکرد، ارتفاع ساختمان، موقعیت پمپ، فضای نصب و هزینه نگهداری را بررسی کنید. شوفاژکاران امکان مشاوره و تولید منابع انبساط متناسب با نیاز پروژه را فراهم کرده است.
