ورود آب سرد
آب با دمای اولیه مشخص وارد مخزن می شود.
تولید مستقیم آب گرم مصرفی و صنعتی
دیگ آبگرم مستقیم شوفاژکاران
دیگ آبگرم مستقیم، آب مصرفی را داخل همان مخزن و بدون منبع کویل دار یا مبدل ثانویه گرم می کند. این محصول در مدل مشعل دار یا برقی و متناسب با ظرفیت، انرژی در دسترس و شرایط پروژه ساخته می شود.
- ✓ساخت از ۵۰۰ تا ۵۰٬۰۰۰ لیتر
- ✓قابل سفارش در مدل مشعل دار یا برقی
- ✓بدنه گالوانیزه یا فولادی طبق سفارش
- ✓طراحی سفارشی توان، فشار و اتصالات
۵۰۰ تا ۵۰٬۰۰۰ لیتربازه تولید اعلام شده
مشعل دار یا برقیبراساس انرژی پروژه
گرمایش مستقیمبدون مبدل ثانویه
ساخت سفارشیظرفیت، توان و اتصالات
تعریف محصول
دیگ آب گرم مستقیم چیست؟
در این دستگاه، آب سرد وارد مخزن می شود و توسط کوره و مشعل یا المنت های برقی در همان مخزن گرم می گردد. آب گرم تولید شده برای مصرف بهداشتی، شستشو یا فرایند صنعتی در دسترس قرار می گیرد.
این محصول با دیگ فولادی مدار گرمایش تفاوت دارد. دیگ گرمایشی معمولا آب یک مدار بسته را گرم می کند، اما دیگ مستقیم برای گرم کردن خود آب مصرفی طراحی می شود.
چون آب مصرفی مستقیما با سطح گرم کننده در تماس است، کیفیت آب، جنس بدنه، فشار کاری و برنامه کنترل رسوب باید پیش از سفارش بررسی شوند.
نحوه عملکرد
دیگ آبگرم مستقیم چگونه کار می کند؟
فعال شدن منبع حرارت
مشعل در کوره احتراق می کند یا المنت ها فعال می شوند.
انتقال مستقیم حرارت
گرما از کوره، مسیر دود یا المنت به آب منتقل می شود.
کنترل و تحویل
دما کنترل و آب گرم به شبکه مصرف فرستاده می شود.
انتخاب منبع انرژی
مدل مشعل دار بهتر است یا برقی؟
انتخاب به بار آب گرم، زیرساخت انرژی، فضای نصب و زمان بازیابی موردنیاز بستگی دارد.

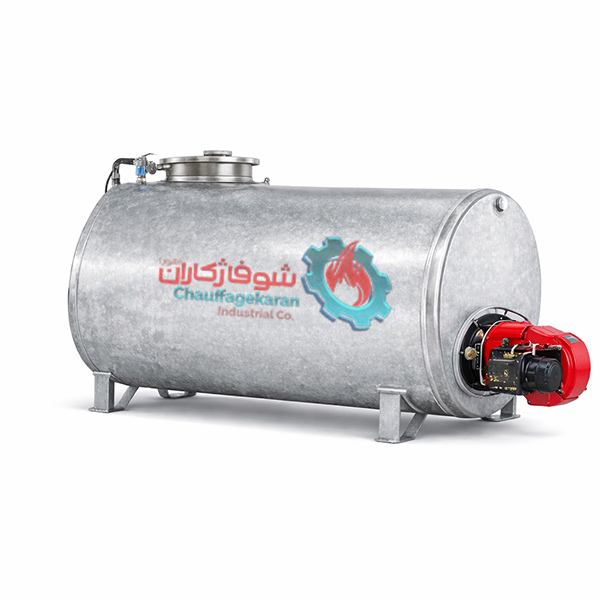

دیگ مستقیم مشعل دار
برای بارهای بالاتر قابل بررسی است و می تواند با مشعل گازی، گازوئیلی یا دوگانه سوز کار کند. دودکش، هوای احتراق و خط سوخت باید مهندسی شوند.

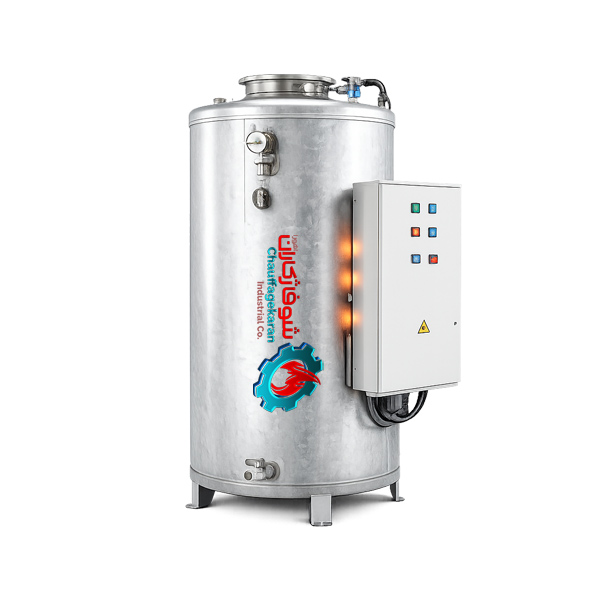

دیگ مستقیم برقی
بدون مشعل و دودکش کار می کند. توان برق، تابلو، کابل، حفاظت و مدت گرم شدن باید متناسب با ظرفیت محاسبه شوند.
انتخاب ظرفیت
ظرفیت مناسب چگونه انتخاب می شود؟
حجم مخزن به تنهایی کافی نیست. ظرفیت ذخیره و توان بازیابی باید همزمان پاسخگوی ساعات اوج مصرف باشند.
- ✓حجم آب گرم موردنیاز در ساعت
- ✓تعداد مصرف کننده همزمان
- ✓دمای آب سرد و گرم
- ✓زمان بازیابی مورد انتظار
- ✓نوع انرژی و توان موجود
- ✓فشار شبکه و فضای نصب
مشخصات فنی
چه مشخصاتی قبل از ساخت تعیین می شوند؟
| ظرفیت | ۵۰۰ تا ۵۰٬۰۰۰ لیتر، مشروط به بررسی فنی |
|---|---|
| روش گرمایش | کوره و مشعل یا المنت برقی |
| جنس بدنه | گالوانیزه یا فولادی طبق شرایط سفارش |
| توان حرارتی | براساس حجم، اختلاف دما و زمان بازیابی |
| کنترل و ایمنی | ترموستات، کنترل حد و شیر اطمینان متناسب با طراحی |
| اتصالات | ورودی، خروجی، برگشت، تخلیه و ابزار دقیق |
کاربردها
دیگ آبگرم مستقیم برای چه پروژه هایی مناسب است؟
هتل و اقامتگاه
برای آب گرم اتاق ها، آشپزخانه و بخش های خدماتی.
بیمارستان و درمانگاه
با طراحی ظرفیت و کنترل دما متناسب با پروژه.
کارخانه و کارگاه
برای آب گرم پرسنل، شستشو یا فرایند سازگار.
کارواش و شستشو
برای مصرف پیوسته و نیاز به بازیابی سریع.
استخر و باشگاه
برای آب گرم دوش ها و فضاهای خدماتی.
مجتمع مسکونی
در صورت محاسبه دقیق بار آب گرم و فضای نصب.
آشپزخانه صنعتی
برای آب گرم شستشو با حجم و دمای مناسب.
پروژه خاص صنعتی
مشروط به سازگاری فشار، دما و کیفیت آب.
نمونه ساخته شده
نمونه دیگ آبگرم مستقیم فولادی شوفاژکاران چگونه ساخته شده است؟

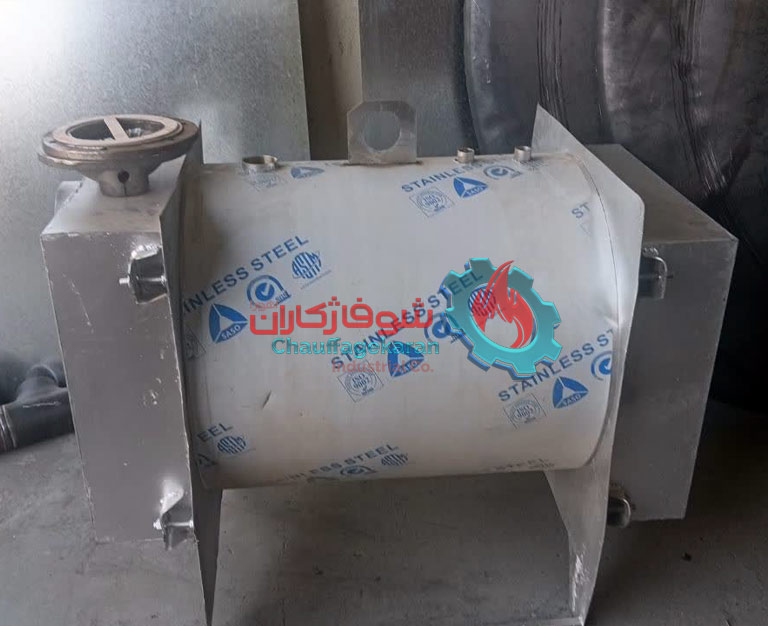

این تصویر نمونه ساخت دیگ آبگرم مستقیم با ظرفیت حرارتی ۱۲۰٬۰۰۰ کیلوکالری توسط شوفاژکاران را نشان می دهد. جنس این نمونه فولادی است و مشخصات نهایی هر سفارش می تواند با توجه به فشار، دما، کیفیت آب و نوع کاربری تغییر کند.
برای سفارش مشابه، حجم ذخیره آب، توان حرارتی، نوع سوخت یا برق، ابعاد محل نصب و محل اتصالات باید پیش از شروع تولید مشخص شوند.
کیفیت آب
چرا سختی آب اهمیت دارد؟
رسوب روی سطح کوره یا المنت، انتقال حرارت را کاهش می دهد و می تواند زمان گرم شدن و هزینه سرویس را افزایش دهد. آنالیز آب و امکان استفاده از سختی گیر باید بررسی شوند.
نصب و ایمنی
قبل از نصب چه مواردی کنترل شوند؟
- ✓استحکام و تراز محل استقرار
- ✓مسیر حمل و فضای سرویس
- ✓دودکش و هوا در مدل مشعل دار
- ✓برق، ارت و حفاظت در مدل برقی
فرایند سفارش
سفارش دیگ آبگرم مستقیم چگونه انجام می شود؟
ارسال اطلاعات مصرف
حجم آب گرم، دما و ساعات اوج مصرف اعلام می شوند.
انتخاب مدل و ظرفیت
مدل برقی یا مشعل دار، حجم و توان بررسی می شوند.
تایید مشخصات ساخت
ابعاد، جنس، اتصالات و تجهیزات ایمنی نهایی می شوند.
ساخت و تحویل
دستگاه ساخته و پس از کنترل نهایی ارسال می شود.
پرسش های متداول
قبل از سفارش چه سوالاتی مطرح می شوند؟
دیگ مستقیم چه تفاوتی با سیستم غیرمستقیم دارد؟
در مدل مستقیم، خود آب مصرفی توسط کوره یا المنت گرم می شود؛ در مدل غیرمستقیم، انتقال حرارت از طریق کویل یا مبدل انجام می گیرد.
مدل برقی بهتر است یا مشعل دار؟
انتخاب به بار آب گرم، برق یا سوخت موجود، فضای نصب، زمان بازیابی و هزینه بهره برداری بستگی دارد.
تا چه ظرفیتی قابل ساخت است؟
طبق اطلاعات فعلی شوفاژکاران، بازه ۵۰۰ تا ۵۰٬۰۰۰ لیتر اعلام شده و امکان ساخت نهایی باید بررسی شود.
چرا حجم مخزن به تنهایی کافی نیست؟
چون سرعت گرم شدن مجدد به توان مشعل یا المنت، اختلاف دما و الگوی مصرف وابسته است.
آیا امکان ساخت بدنه فولادی وجود دارد؟
بله. نمونه ۱۲۰٬۰۰۰ کیلوکالری ارائه شده با بدنه فولادی ساخته شده است. جنس نهایی باید با شرایط آب و پروژه هماهنگ شود.
برای سفارش چه اطلاعاتی لازم است؟
حجم آب گرم، دمای ورودی و خروجی، نوع انرژی، فشار، کیفیت آب، ابعاد محل و زمان بازیابی.
برای مطالعه اصول عمومی تجهیزات تجاری آب گرم، راهنمای وزارت انرژی آمریکا و برای محاسبه بار آب گرم، ASHRAE Handbook قابل مطالعه هستند.
چه دیگ آبگرم مستقیمی برای پروژه شما مناسب است؟
حجم مصرف، دمای موردنیاز، انرژی در دسترس و ابعاد محل را برای شوفاژکاران ارسال کنید.
