شوفاژکاران مبدل حرارتی پوسته و لوله را براساس نوع سیال، دبی، دمای ورود و خروج، فشار کاری، افت فشار مجاز و شرایط نصب پروژه طراحی و تولید می کند. برای مقایسه ظرفیت ها و مشخصات محصولات، مدل های مبدل پوسته و لوله شوفاژکاران را مشاهده کنید.
ساختار مقاوم، امکان طراحی سفارشی و قابلیت انتخاب متریال، این تجهیز را به یکی از گزینه های مهم انتقال حرارت در پروژه های تاسیساتی و صنعتی تبدیل کرده است.

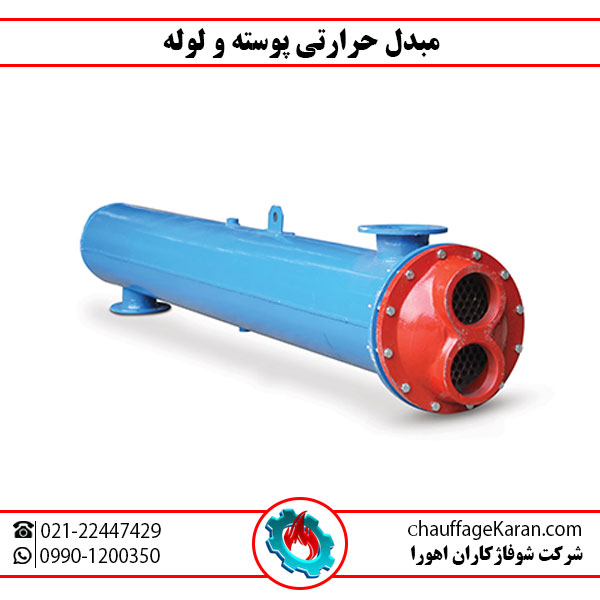

مبدل حرارتی پوسته و لوله یا Shell and Tube Heat Exchanger تجهیزی برای انتقال حرارت میان دو سیال با دمای متفاوت است. انتقال حرارت بدون تماس مستقیم و بدون مخلوط شدن دو سیال انجام می شود.
یک سیال از داخل مجموعه تیوب ها عبور می کند و سیال دیگر در فضای اطراف تیوب ها و داخل پوسته جریان دارد. حرارت از طریق دیواره فلزی تیوب ها میان دو مسیر منتقل می شود.
مبدل های پوسته و لوله امکان طراحی برای ظرفیت ها، فشارها، دماها و شرایط مختلف بهره برداری را دارند. مشخصات نهایی هر مبدل باید براساس اطلاعات فنی و شرایط واقعی پروژه تعیین شود.
دو سیال در مسیرهای جداگانه حرکت می کنند و انتقال حرارت از طریق دیواره تیوب ها انجام می شود.
در این مبدل، یک سیال گرم و یک سیال سرد در دو مسیر مستقل جریان دارند. سیال گرم می تواند از سمت تیوب یا سمت پوسته عبور کند و سیال دیگر در مسیر مقابل قرار گیرد.
انتخاب مسیر هر سیال به فشار، دما، خورندگی، رسوب گذاری، ویسکوزیته، افت فشار و امکان تمیزکاری بستگی دارد. این تصمیم در مرحله طراحی حرارتی و مکانیکی گرفته می شود.
سیال گرم و سرد از نازل های جداگانه وارد سمت پوسته و سمت تیوب می شوند.
سیال گرم، انرژی حرارتی خود را به سطح فلزی تیوب ها منتقل می کند.
انرژی حرارتی از ضخامت دیواره تیوب عبور کرده و به سمت دیگر می رسد.
سیالات با دمای تغییر یافته و بدون اختلاط از مسیرهای مستقل خارج می شوند.
هر جزء در انتقال حرارت، تحمل فشار، هدایت جریان، آب بندی یا سرویس تجهیز نقش مشخصی دارد.
بدنه اصلی مبدل که یکی از سیالات در فضای داخلی آن جریان دارد.
مسیر عبور سیال دوم و سطح اصلی انتقال حرارت میان دو سیال هستند.
صفحه نگهدارنده و آب بند کننده تیوب ها در بخش انتهایی مبدل است.
جریان سمت پوسته را هدایت می کند و از تیوب ها پشتیبانی می کند.
سیال سمت تیوب را میان ورودی، خروجی و پاس های مختلف هدایت می کند.
برای ورود و خروج سیالات و اتصال مبدل به لوله کشی پروژه استفاده می شوند.
برای اتصال بخش ها، باز و بسته شدن تجهیز و آب بندی استفاده می شوند.
وزن تجهیز را تحمل کرده و مبدل را در وضعیت نصب مناسب نگه می دارد.
طراحی هر سفارش براساس مشخصات فنی پروژه انجام می شود، نه فقط براساس یک مدل عمومی.
مشخصات زیر ثابت نیستند و براساس مدل انتخابی یا دیتاشیت پروژه تعیین می شوند.
| نوع تجهیز | مبدل حرارتی پوسته و لوله برای گرمایش، سرمایش، چگالش یا انتقال حرارت فرایندی |
|---|---|
| نوع تیوب | تیوب مستقیم یا U شکل، متناسب با شرایط دمایی، سرویس و نگهداری |
| تعداد پاس | براساس دبی، سرعت سیال، افت فشار مجاز و ظرفیت انتقال حرارت |
| ظرفیت حرارتی | براساس بار حرارتی، دبی و دمای ورود و خروج سیالات |
| قطر و طول پوسته | براساس تعداد و طول تیوب ها، ظرفیت، فشار و محدودیت فضای نصب |
| جنس پوسته | فولاد کربنی یا استنلس استیل براساس شرایط سیال و محیط نصب |
| جنس تیوب ها | مس، فولاد کربنی یا استنلس استیل براساس شرایط فنی پروژه |
| جهت نصب | افقی یا عمودی براساس نوع سرویس، فضای نصب و دسترسی تعمیراتی |
| نوع اتصالات | دنده ای، فلنجی یا اتصال طراحی شده براساس لوله کشی پروژه |
| فشار و دمای طراحی | براساس دیتاشیت تایید شده و محاسبات مکانیکی سفارش |
| پایه و ساپورت | متناسب با وزن تجهیز، فرم نصب و شرایط محل پروژه |
| آزمون و کنترل کیفیت | براساس مشخصات فنی، دیتاشیت و الزامات درج شده در قرارداد |

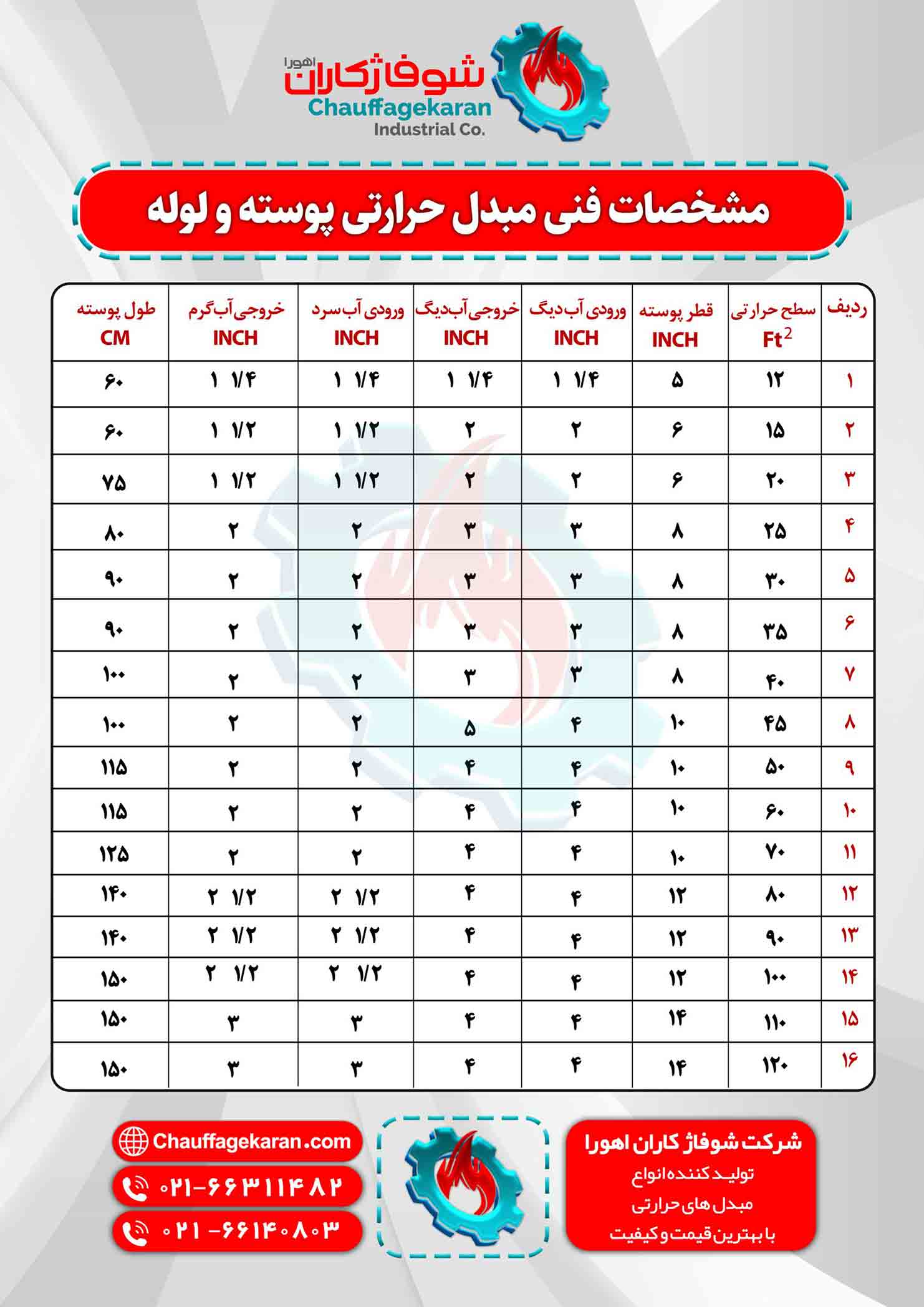

برای مشاهده ظرفیت ها، ابعاد و مشخصات مدل های تولیدی، تصویر کاتالوگ شوفاژکاران را بررسی کنید.
انتخاب قطر پوسته یا تعداد تیوب به تنهایی برای طراحی یک مبدل مناسب کافی نیست.
در این ویدیو می توانید ساختار و ظاهر مبدل پوسته و لوله را بهتر مشاهده کنید.
هیچ متریالی برای تمام سیالات و تمام پروژه ها بهترین انتخاب نیست.
تیوب مسی در برخی کاربردهای تاسیساتی و مدارهای آبی قابل بررسی است. کیفیت آب، کلر، سرعت جریان، خوردگی و شرایط شیمیایی سیال باید پیش از انتخاب بررسی شوند.
تیوب فولادی در برخی پروژه های صنعتی قابل بررسی است. نوع سیال، خوردگی، فشار، دما و شرایط نگهداری در انتخاب آن تاثیر دارند.
استنلس استیل برای بعضی سیالات خورنده، شرایط بهداشتی یا پروژه های دارای الزامات متریالی خاص استفاده می شود. گرید استیل باید براساس دیتاشیت پروژه مشخص شود.
انتخاب ساختار تیوب باید براساس اختلاف دما، میزان رسوب و روش سرویس انجام شود.
در این ساختار، تیوب ها به صورت مستقیم میان تیوب شیت ها قرار می گیرند. این مدل در طراحی مناسب می تواند دسترسی بهتری برای تمیزکاری مکانیکی داخل تیوب ها ایجاد کند.
در مبدل U-Tube، تیوب ها از یک سمت خم شده و باز می گردند. این ساختار می تواند تغییر طول ناشی از اختلاف دما را بهتر تحمل کند، اما دسترسی مکانیکی به قسمت خم تیوب محدودتر است.
طراحی و متریال محصول باید برای هر کاربرد به صورت جداگانه بررسی شود.
این مبدل می تواند حرارت منبع گرمایشی را به آب استخر منتقل کند. حجم استخر، زمان گرمایش و کیفیت آب در انتخاب ظرفیت و متریال موثر هستند.
در موتورخانه ها برای انتقال حرارت میان دو مدار جداگانه و تامین نیازهای گرمایشی یا آب گرم قابل استفاده است.
برای گرم کردن، خنک کردن یا چگالش سیالات در خطوط صنعتی و فرایندی می توان مبدل متناسب با دیتاشیت پروژه طراحی کرد.
نوع متریال باید براساس آنالیز سیال، غلظت، دما، فشار و شرایط خوردگی انتخاب شود.
استفاده از مبدل به انتخاب صحیح جنس تیوب، کنترل سرعت جریان، کیفیت آب، رسوب و خوردگی وابسته است.
جهت نصب براساس نوع سرویس، فضای پروژه، وزن تجهیز، لوله کشی و دسترسی تعمیراتی تعیین می شود.
هرچه اطلاعات پروژه کامل تر باشد، انتخاب مدل و برآورد قیمت دقیق تر انجام می شود.
قیمت نهایی به مشخصات فنی و متریال مورد نیاز هر سفارش بستگی دارد.
تولید پس از بررسی اطلاعات پروژه و تایید مشخصات فنی سفارش آغاز می شود.
دریافت مشخصات سیالات، دبی، دما، فشار و کاربرد پروژه
بررسی ظرفیت، افت فشار، متریال و ساختار مناسب مبدل
اعلام مشخصات پیشنهادی، قیمت و شرایط ساخت سفارش
تولید مبدل براساس مشخصات فنی تایید شده
کنترل های توافق شده و آماده سازی برای ارسال یا تحویل
تصویر زیر یکی از نمونه های واقعی ساخت مبدل حرارتی در مجموعه شوفاژکاران است.
استاندارد هر سفارش باید براساس نوع پروژه و الزامات قرارداد مشخص شود.
TEMA یکی از مراجع تخصصی طراحی مکانیکی و ساخت مبدل های حرارتی پوسته و لوله است. ASME BPVC Section VIII نیز الزاماتی برای طراحی، ساخت، بازرسی، آزمایش و تایید تجهیزات تحت فشار ارائه می کند.
شوفاژکاران مبدل های پوسته و لوله را در ظرفیت ها و مشخصات مختلف تولید می کند. برای مشاهده مدل های موجود، سطح حرارتی، ابعاد و مشخصات قابل سفارش وارد صفحه محصولات پوسته و لوله شوید.
انتخاب مدل مناسب مبدل پوسته و لولهپاسخ به سوالات اصلی پیش از انتخاب، محاسبه و سفارش مبدل
اطلاعات سیال، دبی، دمای ورود و خروج، فشار کاری و فضای نصب را برای واحد فنی شوفاژکاران ارسال کنید تا شرایط پروژه بررسی شود.
