تولید سفارشی برای موتورخانه های ساختمانی و تاسیساتی

منبع دوجداره موتورخانه

راهکاری اقتصادی برای تولید و ذخیره آب گرم مصرفی ساختمان؛ با طراحی ظرفیت، ضخامت جداره داخلی و بیرونی، ابعاد و اتصالات متناسب با شرایط واقعی موتورخانه.

  • ✓ساخت با ورق گالوانیزه گرم و ضخامت سفارشی
  • ✓تبادل حرارت غیر مستقیم بدون تماس آب مصرفی و آب دیگ
  • ✓انتخاب ظرفیت بر اساس تعداد واحد و مصرف همزمان
  • ✓ارسال به سراسر ایران و پشتیبانی فنی پیش از سفارش
ساختار منبع دوجداره موتورخانه آب مصرفی در مخزن داخلی و آب گرم دیگ در فضای بین دو جداره جریان دارد.
جداره داخلی: آب گرم مصرفی
فاصله بین دو جداره: آب گرم دیگ
مدارها از یکدیگر جدا هستند
انتقال حرارت از طریق سطح فلزی
۲۰۰ تا ۵۰۰۰ لیتربازه ظرفیت قابل ساخت
گالوانیزه گرمجنس متداول جداره ها
ساخت سفارشیضخامت، ابعاد و اتصالات
کاربری موتورخانهتامین آب گرم مصرفی
تعریف و کاربرد

منبع دوجداره موتورخانه چیست و چه کاربردی دارد؟

منبع دوجداره موتورخانه یک مخزن دو لایه برای تولید و ذخیره آب گرم مصرفی ساختمان است. آب مصرفی داخل جداره داخلی قرار می گیرد و آب گرم تولیدشده توسط دیگ در فضای بین جداره داخلی و بیرونی گردش می کند.

در این فرایند، آب مدار موتورخانه و آب مصرفی با یکدیگر تماس مستقیم ندارند. حرارت از طریق سطح فلزی جداره داخلی منتقل می شود و آب داخل مخزن به دمای موردنیاز می رسد. به همین دلیل، منبع دوجداره را می توان یک مبدل حرارتی مخزنی و غیر مستقیم دانست.

این محصول برای ساختمان هایی مناسب است که موتورخانه مرکزی دارند و به یک راهکار ساده، اقتصادی و قابل ساخت سفارشی برای تامین آب گرم حمام، سرویس، آشپزخانه و سایر نقاط مصرف نیاز دارند.

ظرفیت، ضخامت ورق و توان دیگ باید هماهنگ انتخاب شوند. انتخاب یک مخزن بزرگ بدون بررسی توان حرارتی دیگ، لزوما به معنی تامین بهتر آب گرم نیست.
نمونه ساخت منبع دوجداره موتورخانه در شوفاژکاران
نمونه ساخت منبع دوجداره موتورخانه در شوفاژکاران
طرز کار

منبع دوجداره آبگرم چگونه کار می کند؟

عملکرد صحیح منبع به گردش مناسب آب دیگ، اختلاف دمای کافی و جانمایی درست اتصالات رفت و برگشت وابسته است.

آب سرد مصرفی چگونه وارد مخزن می شود؟

آب سرد از اتصال ورودی وارد مخزن داخلی می شود و در فضای اصلی منبع ذخیره می گردد.

آب گرم دیگ در کدام بخش جریان دارد؟

آب گرم موتورخانه وارد فضای بین دو جداره می شود و سطح بیرونی مخزن داخلی را گرم می کند.

تبادل حرارت چگونه انجام می شود؟

حرارت از جداره فلزی عبور می کند؛ اما آب مصرفی و آب مدار گرمایش با یکدیگر مخلوط نمی شوند.

آب گرم چگونه به مصرف می رسد؟

آب گرم شده از خروجی بالایی وارد شبکه آب گرم ساختمان می شود و آب سرد جایگزین آن می گردد.

کاربردها

منبع دوجداره برای چه ساختمان هایی مناسب است؟

بیشترین سفارش هایی که در شوفاژکاران اهورا برای ساخت منبع دوجداره دریافت می کنیم، مربوط به مجتمع های مسکونی، ویلاها و ساختمان های اداری و سازمانی کوچک است. این منابع معمولا برای ساختمان های دارای موتورخانه مرکزی انتخاب می شوند که ظرفیت و شرایط مصرف آب گرم آنها با عملکرد منبع دوجداره تناسب دارد.

آیا برای ساختمان مسکونی مناسب است؟

بله. ساختمان های چند واحدی با موتورخانه مرکزی از اصلی ترین کاربردهای منبع دوجداره هستند.

آیا برای ویلا و ساختمان شخصی کاربرد دارد؟

در پروژه هایی که دیگ و موتورخانه مستقل دارند، ظرفیت کم یا متوسط می تواند گزینه اقتصادی باشد.

آیا برای کارگاه و پروژه سبک مناسب است؟

برای کارگاه ها و پروژه های تاسیساتی با مصرف کنترل شده، پس از بررسی دبی و توان دیگ قابل استفاده است.

آیا برای مجتمع اداری و تجاری مناسب است؟

بله، به شرط آنکه تعداد کاربران، ساعت اوج مصرف و میزان مصرف همزمان در محاسبه ظرفیت لحاظ شود.

آیا برای استخر قابل استفاده است؟

برای مصرف های محدود قابل بررسی است؛ اما در دبی بالا معمولا منبع کویل دار یا مبدل حرارتی انتخاب تخصصی تری است.

چه زمانی گزینه دیگری بهتر است؟

در مصرف بسیار بالا یا محدودیت فضای خاص، مقایسه با منبع کویل دار پیش از خرید ضروری است.

نمونه منبع دوجداره شوفاژکاران در پروژه بیمارستانی
نمونه کاربرد پروژه ای

منبع دوجداره برای بیمارستان و مراکز درمانی چگونه انتخاب می شود؟

تصویر روبرو نمونه ای از منبع دوجداره اجراشده برای یک پروژه بیمارستانی است. در مراکز درمانی، ظرفیت مخزن باید بر اساس پیک مصرف همزمان، توان دیگ، تعداد نقاط مصرف و برنامه پشتیبان آب گرم بررسی شود.

در پروژه های با مصرف بالا، مقایسه فنی منبع دوجداره با منبع کویل دار پیش از سفارش اهمیت بیشتری دارد.

راهنمای انتخاب

ظرفیت مناسب منبع دوجداره چگونه انتخاب می شود؟

در بررسی اولیه سفارش ها، ابتدا تعداد واحدهای ساختمان و متراژ هر واحد را دریافت می کنیم. برای انتخاب دقیق تر ظرفیت، تعداد مصرف کنندگان، تعداد حمام ها، مصرف همزمان آب گرم، ساعت اوج مصرف، توان دیگ و شرایط موتورخانه نیز بررسی می شوند.

۱ تا ۳ واحدبرآورد اولیه: حدود ۲۰۰ تا ۳۰۰ لیتر
۴ تا ۶ واحدبرآورد اولیه: حدود ۵۰۰ تا ۸۰۰ لیتر
۷ تا ۱۰ واحدبرآورد اولیه: حدود ۸۰۰ تا ۱۲۰۰ لیتر
بیش از ۱۰ واحدمحاسبه اختصاصی بر اساس مصرف پروژه
این اعداد برای تخمین اولیه هستند و جایگزین محاسبه مهندسی نیستند. ساختمان هایی با حمام متعدد، مصرف همزمان بالا یا الگوی مصرف خاص ممکن است به ظرفیت متفاوتی نیاز داشته باشند.
کاتالوگ فنی

کاتالوگ منبع دوجداره شوفاژکاران چه اطلاعاتی دارد؟

کاتالوگ منبع دوجداره، نمای کلی ساختار محصول، ظرفیت های متداول و مشخصات عمومی موردنیاز برای انتخاب اولیه را نمایش می دهد. مشخصات نهایی هر سفارش پس از بررسی مصرف آب گرم، توان دیگ و فضای موتورخانه تایید می شود.

برای مشاهده کاتالوگ PDF در تب جدید، دکمه زیر را انتخاب کنید. اطلاعات کاتالوگ جایگزین محاسبه اختصاصی پروژه نیست.

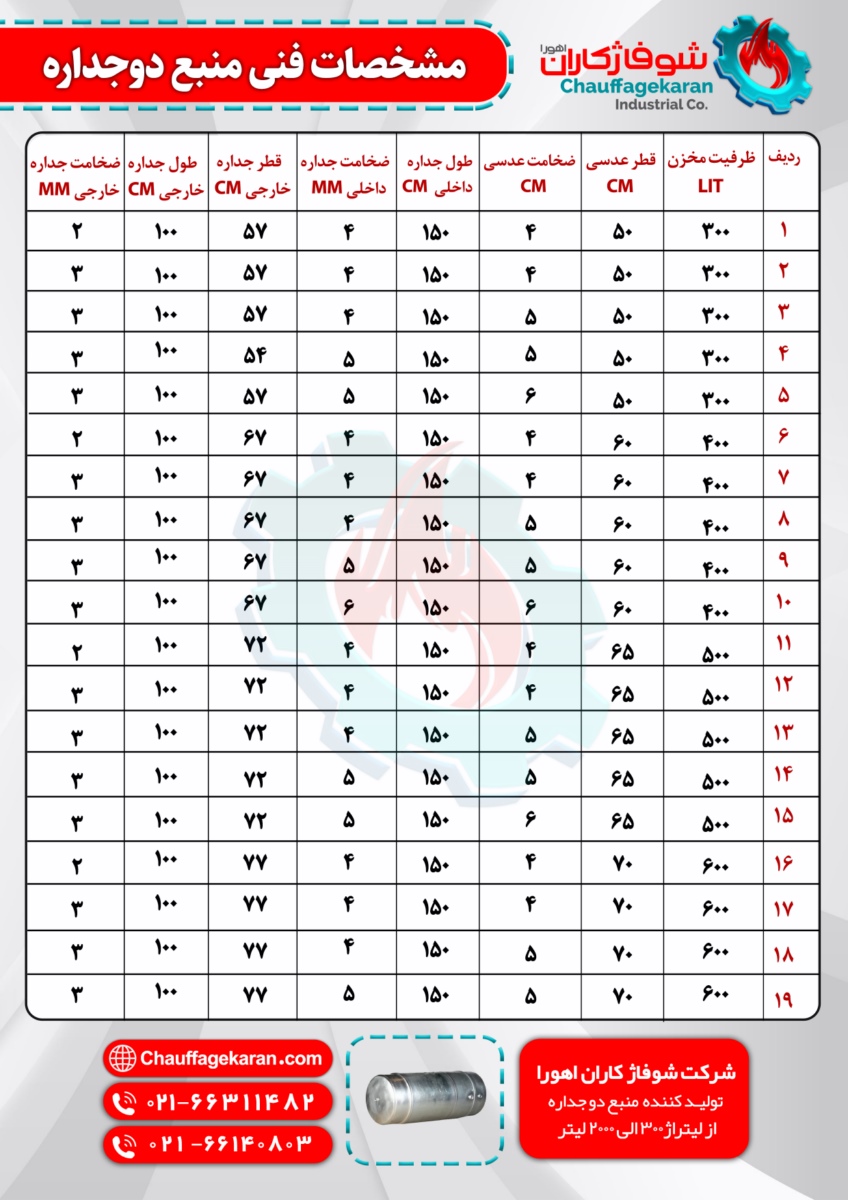

مشخصات فنی

مشخصات فنی منبع دوجداره شوفاژکاران چگونه تعیین می شود؟

مشخصات نهایی هر منبع بر اساس ظرفیت، فشار شبکه، توان دیگ، فضای موتورخانه و شرایط نصب در سفارش ثبت می شود.

ظرفیت قابل ساختاز حدود ۲۰۰ تا ۵۰۰۰ لیتر؛ ظرفیت دقیق بر اساس امکان فنی و شرایط پروژه تایید می شود.
جنس متداول جداره هاورق گالوانیزه گرم با کیفیت مناسب برای ساخت منابع آب گرم موتورخانه.
ضخامت جداره داخلیبر اساس ظرفیت، فشار کاری، قطر و طول منبع تعیین می شود و عدد ثابتی برای همه مدل ها ندارد.
ضخامت جداره بیرونیمتناسب با سطح تبادل، فشار مدار گرمایش و ابعاد منبع انتخاب می شود.
نوع نصبعموما به صورت افقی روی پایه های مقاوم و متناسب با فضای موتورخانه و مسیر ورود منبع.
اتصالات قابل سفارشورودی آب سرد، خروجی آب گرم، رفت و برگشت دیگ، برگشت آب گرم مصرفی، تخلیه، هواگیری و محل تجهیزات کنترلی.
کنترل ساختکنترل ابعاد، کیفیت جوش، اتصالات و آب بندی پیش از آماده سازی نهایی و ارسال.
ساخت سفارشیامکان هماهنگ سازی طول، قطر، محل پایه ها و جانمایی اتصالات با فضای موتورخانه.
ارسال و نصبارسال به سراسر ایران؛ خدمات نصب و هماهنگی اجرایی بر اساس موقعیت پروژه بررسی می شود.
جنس و کیفیت ساخت

جنس منبع دوجداره موتورخانه از چیست؟

برای ساخت منابع دوجداره شوفاژکاران از ورق گالوانیزه گرم استفاده می کنیم. جنس ورق، ضخامت متناسب با فشار طراحی و ابعاد، و کنترل کیفیت ساخت از معیارهای انتخاب محصول هستند. ضخامت پیشنهادی پس از بررسی مشخصات سفارش تعیین می شود.

  • ورق باید متناسب با فشار و ابعاد منبع انتخاب شود.
  • کیفیت جوش و اجرای ساخت پیش از تحویل بررسی می شوند.
  • اتصالات باید با سایز لوله کشی و دبی واقعی موتورخانه هماهنگ باشند.
  • تست آب بندی پیش از ارسال، بخش مهم کنترل کیفیت ساخت است.

برای بررسی نشانه های خرابی، راهنمای علت نشتی منبع دوجداره و روش عیب یابی آن را بخوانید.

ضخامت درست چه تاثیری دارد؟

کاهش تغییر شکل، افزایش دوام و سازگاری بهتر منبع با شرایط فشار و ابعاد پروژه.

کنترل جوش چه اهمیتی دارد؟

کیفیت اجرای جوش و اتصالات پیش از تحویل، بخشی از کنترل ساخت محصول است.

اتصالات سفارشی چه مزیتی دارد؟

کاهش تغییرات لوله کشی در محل و هماهنگی بهتر با نقشه موجود موتورخانه.

ابعاد سفارشی چه کمکی می کند؟

عبور مطمئن تر از ورودی موتورخانه و استفاده بهتر از فضای واقعی محل نصب.

چرا خرید منبع دوجداره از تولیدکننده معتبر اهمیت دارد؟

توصیه ما به خریداران این است که فقط قیمت اولیه را ملاک قرار ندهند. با وجود تفاوت قیمت ها در بازار، باید از مشخصات واقعی محصول، به ویژه ظرفیت، جنس و ضخامت ورق اطمینان داشته باشند.

در شوفاژکاران اهورا، مشخصات فنی در پیش فاکتور اعلام می شود و منبع مطابق مشخصات ثبت شده در سفارش ساخته و تحویل داده می شود. منابع دوجداره تولیدی ما دارای گارانتی و خدمات پس از فروش هستند.

  • مشخصات شفاف در پیش فاکتور
  • ساخت مطابق سفارش
  • گارانتی
  • خدمات پس از فروش

ممکن است قیمت محصولات ما از بعضی نمونه های بازار بالاتر باشد؛ تلاش می کنیم مشتری با اطلاع دقیق از مشخصات فنی و شرایط سفارش، خرید مطمئن تری انجام دهد.

اگر خودمان بخواهیم منبع دوجداره بخریم، به چه نکاتی توجه می کنیم؟

علاوه بر ظرفیت مورد نیاز، به فشار کاری پمپ و کیفیت آب مصرفی ساختمان توجه ویژه داریم. این اطلاعات در کنار مشخصات موتورخانه به ما کمک می کنند ظرفیت، ضخامت ورق و مشخصات فنی متناسب با شرایط واقعی ساختمان را انتخاب کنیم.

تجربه انتخاب محصول در شوفاژکاران اهورا
مقایسه انتخاب

تفاوت منبع دوجداره با منبع کویل دار چیست؟

اگر فقط قیمت اولیه خرید را در نظر بگیریم، معمولا منبع دوجداره برای ساختمان های کم واحد اقتصادی تر است. در شوفاژکاران توصیه می کنیم نوع ساختمان، میزان مصرف آب گرم، شرایط موتورخانه و نیازهای پروژه نیز بررسی شوند؛ در برخی پروژه ها منبع کویل دار پیشنهاد مناسب تری است.

منبع کویل دار برای چه پروژه ای بهتر است؟

برای پروژه هایی که مصرف بالاتر یا سطح انتقال حرارت قابل طراحی در اولویت است، پس از بررسی شرایط موتورخانه.

  • انتقال حرارت از طریق کویل مسی یا استیل
  • امکان طراحی سطح حرارتی متناسب با مصرف
  • مناسب پروژه های پرتعداد یا مصرف بالاتر
  • هزینه ساخت معمولا بیشتر از مدل دوجداره است
فرایند سفارش

سفارش ساخت منبع دوجداره چگونه انجام می شود؟

قبل از شروع ساخت، اطلاعات مصرف، فشار کاری و محدودیت های موتورخانه را بررسی می کنیم تا مشخصات پیشنهادی با شرایط واقعی پروژه هماهنگ باشد.

قبل از سفارش چه اطلاعاتی لازم است؟

ابتدا تعداد واحدها، متراژ واحدها، فشار کاری پمپ آب مصرفی و شرایط تامین فشار آب در بالاترین واحد ساختمان را دریافت می کنیم. در صورت نیاز، تعداد نفرات، حمام ها، مصرف همزمان، توان دیگ، ابعاد موتورخانه، مسیر ورود و محل اتصالات نیز بررسی می شوند.

ظرفیت و ضخامت چگونه تایید می شود؟

ظرفیت، قطر، طول، ضخامت و اتصالات بر اساس مصرف و فشار کاری پیشنهاد می شوند و مشخصات فنی در پیش فاکتور برای تایید سفارش اعلام می شود.

ساخت و کنترل چگونه انجام می شود؟

مطابق مشخصات ثبت شده در سفارش، برش، فرم دهی، مونتاژ، جوشکاری، نصب اتصالات و تست آب بندی پیش از ارسال انجام می شود.

ارسال چگونه هماهنگ می شود؟

پس از تایید نهایی، ابعاد بار و شرایط مسیر برای ارسال به محل پروژه هماهنگ می شوند.

پیش از سفارش، فضای استقرار و دسترسی، مسیر ورود منبع و پایه یا فونداسیون متناسب با وزن منبع پر از آب نیز بررسی می شوند.

استعلام ساخت

هزینه ساخت منبع دوجداره به چه عواملی بستگی دارد؟

در این صفحه قیمت عددی درج نشده است؛ زیرا مشخصات فنی هر سفارش می تواند متفاوت باشد و اعلام هزینه دقیق به بررسی پروژه نیاز دارد.

ظرفیت و ابعاد چه تاثیری دارد؟

افزایش حجم، طول و قطر باعث تغییر میزان ورق، وزن و زمان ساخت می شود.

ضخامت جداره ها چه تاثیری دارد؟

ضخامت داخلی و بیرونی بر وزن، مصرف ورق و الزامات جوشکاری اثر مستقیم دارد.

اتصالات سفارشی چه تاثیری دارد؟

تعداد، سایز و جانمایی نازل ها و تجهیزات جانبی در مشخصات سفارش لحاظ می شود.

حمل و محل پروژه چه تاثیری دارد؟

ابعاد بار، فاصله پروژه و محدودیت های بارگیری یا تخلیه بر شرایط تحویل اثر می گذارند.

نمونه ساخت

نمونه منبع دوجداره ساخته شده در شوفاژکاران چگونه است؟

تصویر زیر بخشی از فرایند ساخت منبع دوجداره در کارگاه شوفاژکاران و آماده سازی محصول برای پروژه موتورخانه ای را نشان می دهد.

فرایند ساخت منبع دوجداره در کارگاه شوفاژکاران

برای ساخت سفارشی چه اطلاعاتی ارسال شود؟

برای دریافت پیشنهاد فنی دقیق، فقط ظرفیت اسمی کافی نیست. اطلاعات زیر به انتخاب بهتر محصول کمک می کنند.

  • تعداد واحد، تعداد نفرات و تعداد حمام ها
  • توان و نوع دیگ موتورخانه
  • ابعاد مفید فضای نصب و مسیر ورود منبع
  • فاصله و محل اتصالات موجود در لوله کشی
  • شهر پروژه و شرایط بارگیری یا تخلیه
پرسش های متداول

مشتریان قبل از خرید منبع دوجداره چه سوالاتی می پرسند؟

منبع دوجداره با ضخامت ۵×۳ برای چه شرایطی مناسب است؟

این ضخامت از گزینه های پرتقاضا در سفارش های شوفاژکاران است، اما مناسب بودن آن باید با ظرفیت، ابعاد، فشار طراحی و مشخصات پمپ آب مصرفی بررسی شود؛ برای همه ظرفیت ها توصیه قطعی نیست.

آیا شوفاژکاران منبع دوجداره را با ابعاد سفارشی تولید می کند؟

بله. طول، قطر، ضخامت، پایه ها و محل اتصالات پس از بررسی فضای موتورخانه و مسیر ورود، متناسب با پروژه طراحی می شوند.

آیا منابع دوجداره شوفاژکاران گارانتی دارند؟

بله، منابع دوجداره تولیدی شوفاژکاران دارای گارانتی و خدمات پس از فروش هستند. برای اطلاع از شرایط گارانتی سفارش خود، پیش از خرید با مجموعه هماهنگ کنید.

آیا منبع دوجداره به سراسر ایران ارسال می شود؟

بله. شیوه حمل با توجه به ابعاد منبع، محدودیت های مسیر و محل پروژه هماهنگ می شود.

برای موتورخانه شما چه منبع دوجداره ای مناسب است؟

تعداد واحدها، متراژ واحدها و فشار کاری پمپ آب مصرفی همراه با شرایط فشار آب در بالاترین واحد را برای شوفاژکاران ارسال کنید تا ظرفیت و مشخصات ساخت بررسی شود.

(11 امتیاز) - 4.5/5
محصولات مرتبط

5 دیدگاه برای منبع دوجداره موتورخانه

  1. ابوالفضل –

    منبع چند لیتری داره؟
    میشه کاتالوگشو ایمیل کنید

  2. پشتیبانی شوفاژکاران –

    از لیتراژ 200 الی 2000 لیتر تولید میشه
    بله ایمیل میکنیم خدمتتون

  3. علیرضا منتها –

    با سلام و احترام
    ممنون از پاسخگویی مناسب و اطلاعات فنی بالا ، خوش قولی و قیمت مناسب

  4. tarahanshomal –

    سلام وقت شما بخیر سلامت باشید باعث افتخار ماست که راضی هستید

  5. ابراهیمیان –

    سلام و وقت بخیر ، َشما تعمیر و جوشکاری منبع دوجداره موتورخانه را هم انجام میدهید

  6. کامران نظری –

    سلام
    تانکر ۱۲۰۰لیتری دوجداره خراب شده
    پیشنهاد شما برای ده واحد چه ظرفیتی میباشه
    آیا تانکر۵۰۰/۶۰۰لیتری جایگزین کنیم مشکلی پیش نمیاد
    قبمت تانکرهای ۶۰۰/۸۰۰لیتری رااعلام نماییدممنون میشم.
    ضمناا نیاز به مشاوره دارم
    ممنون میشم احدی تماس بگیرهویا شماره ای اعلام کنید خودم تماس بگیرم.

  7. پشتیبانی شوفاژکاران –

    سلام وقت شما بخیر با شرکت تماس بگیرید تا بتونیم کامل راهنماییتون کنیم . 02144065468 – 02166311482

  8. پشتیبانی شوفاژکاران –

    دوست عزیز سلام خیر فقط فروش تجهیزات تاسیساتی رو انجام میدیم.

  9. پشتیبانی شوفاژکاران –

    سلام ، بله با شما کاملا موافق هستم و کد محصول برای ثبت سفارش داشته باشیم بهتره من این رو با مدیریت بخش سایت و محصولات مطرح میکنم که اگر امکان داره در کاتالوگ محصولات به جای ردیف کد محصول درج کنند ، مهندس پیشنهاد میکنم در قسمت کاتالوگها محصول مورد نیازتون رو انتخاب کنید ومحصولات شماره ردیف دارند شماره ردیف رو هم بفرمایید ما میتونیم متوجه درخواستتون بشیم و خدمتتون اعلام قیمت کنیم مگر محصولی که میخواهید خرید کنید نوع ورق و …. به صورت سفارشی هست.

  10. ناشناس –

    برای یک ساختمان ۳ واحدی چه حجمی از منبع دوجداره مناسب است؟

  11. پشتیبانی شوفاژکاران –

    برای یک ساختمان ۳ واحدی، منبع دوجداره ۳۰۰ لیتری بهترین گزینه برای تأمین آب گرم بهداشتی است.
