منبع کویل دار ایستاده نوعی از منبع کویل دار است که به منظور فراهم کردن آب گرم مصرفی در منازل و ساختمان‌ها تولید می‌شود. نکته‌ای که در رابطه با این نوع منابع کویلی وجود دارد،اشغال کردن فضای کمتر توسط آن‌ها است.

منبع کویل دار ایستاده

منبع کویل دار به انگلیسی coil source به طور ساده آب مورد نظر مصرفی با وارد شدن به منبع کویل دار موتورخانه ، در مجاورت آب گرم داخل منبع قرار گرفته و آب گرم را در اختیار مصرف کننده قرار می‌دهد.

نکته قابل ذکر درباره این منابع، نگهداری آب گرم در داخل خودشان می‌باشد؛ به طوری که در صورت مصرف نکردن آب گرم، آب مد نظر در داخل منبع نگه داشته شده و در هنگام لزوم و مصرف دوباره برای مصرف کننده فراهم می‌شود.

پس می‌توان گفت؛ آبی که توسط این منبع گرم می‌شود، دیگر سرد نخواهد شد و همیشه در اختیار مصرف کننده قرار دارد.

منبع کویل دار که در دو نوع ایستاده و افقی تولید می شوند برای تولید آب گرم مصرفی و بهداشتی (از آب سرد ورودی) در سیستم های گرمایش مرکزی ساختمان، مورد استفاده قرار میگیرند.

در موتورخانه‌هایی با محدودیت فضا، از منبع کویل دار افقی به جای منبع کویل دار عمودی استفاده می‌شود و برای قرار گیری منبع کویلی به پایه یا کف سازی نیاز است. منبع کویل دار عمودی جهت تأمین آب گرم بهداشتی در ساختمانهای مسکونی، اداری و دیگر مکان‌ها به کار می‌رود. برای انتخاب مناسب منبع کویل دار، هر واحد مسکونی را با حجم ذخیره آب ۱۰۰ الی ۱۵۰ لیتر در نظر می‌گیرند. گرمایش آب به صورت غیرمستقیم از طریق آب گرم یا بخاری که از دیگ آبگرم یا بویلر بخار به دست می‌آید، صورت می‌گیرد.

این آب یا بخار از بویلر، در داخل کویل حرارتی U شکل گردش می‌کند و پس از تبادل حرارت با دیواره تیوپهای کویل به داخل دیگ بازمی‌گردد. این فرآیند تبادل حرارت منجر به گرم شدن لوله‌های مسی در نهایت منبع کویل می‌شود و آب سرد داخل منبع کویل نیز گرم می‌شود.

منبع کویل دار چیست ؟

منبع کویل دار موتورخانه بدنه  منبع کویل دار معمولا از ورق گالوانیزه تولید می‌شود و از طریق مجاورت غیر مستقیم آب معمولی با آب گرم، می‌تواند آب گرم مصرفی را تامین نماید.

منبع کویلی به طور کلی به دو دسته تقسیم شده که عبارتند از:

• منبع کویل دار عمودی

• منبع کویل دار افقی

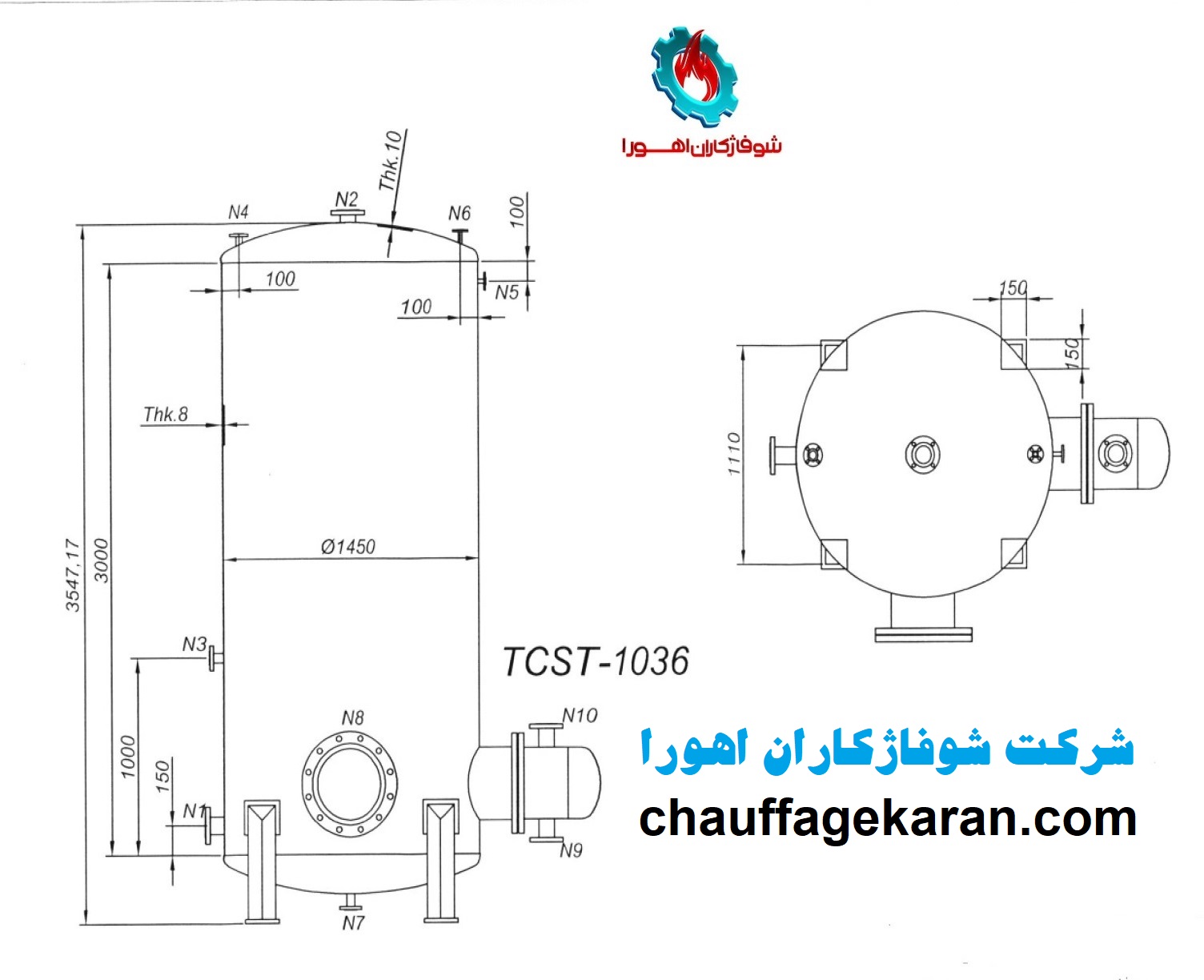

اجزای منبع کویل دار

منبع کویل دار از قسمتهای عدسی – بدنه – کویل مسی و… تشکیل شده است .

۱-بدنه مخزن

۲-کویل مسی

۳-بوشن ورودی آب سرد

۴-بوشن خروجی اب گرم

۵-بوشن برگشت یا سیرکوله

۶- بوشن تخلیه

۷-بوشن شیر اطمینان

۸- بوشن ترمومتر مانومتر



در استفاده از این منابع باید به دو پارامتر دقت شود. در واقع برای استفاده از منابع کویل دار، دو پارامتر حجم منبع و میزان حرارتی که در تبادل قرار می‌گیرد، بسیار مهم است و در هنگام استفاده باید به آن‌ها دقت شود.

منبع کویل دار موتورخانه

منبع کویل دار ایستاده نوعی از منبع کویل دار است که به منظور فراهم کردن آب گرم مصرفی در منازل و ساختمان‌ها تولید می‌شود.

نکته‌ای که در رابطه با این نوع منابع کویلی وجود دارد،اشغال کردن فضای کمتر توسط آن‌ها است.

در این مقاله قصد داریم تا درباره منابع کویل دار ایستاده یا عمودی صحبت کرده و آن را مورد بررسی قرار دهیم.

منابعی به جهت تامین آب گرم مصرفی در منازل و در صنعت تولید می‌شوند که به منبع کویل دار یا به عبارت دیگر منبع کویلی معروف هستند.

طرز کار منبع کویلی

طرز کار منبع کویلی یا کویل دار به این شکل است که اب مصرفی داخل مخزن از قسمت ورودی منبع کویل دار که در قسمت پایین است میشود و از بالای مخزن خارج میشود ، بخش دیگر منبع کویل دار کویل مسی میباشد که ابگرم دیگ در داخل لوله های مسی همیشه در حال گردش است اب شهری با برخورد کردن به لوله های مسی گرمای اب یگ را میگیرد و به مرور داغ میشود .

یکی از انواع این منابع، منبع کویل دار ایستاده است که همان طور که از نامش پیداست، به صورت عمودی روی زمین قرار می‌گیرد.

لازم به ذکر است که روش‌های مختلفی جهت فراهم کردن آب گرم مصرفی در ساختمان‌ها وجود دارد که یکی از آن‌ها استفاده از این منابع است.

نکاتی درباره منبع کویل دار ایستاده

منبع کویل دار پلاستیکی

منبع کویل دار پلاستیکی یعنی بدنه اصلی از پلاستیک ساخته شود امکان ساخت منبع کویل دار پلاستیکی وجود دارد ولی شرکت شوفاژکاران با ورق گالوانیزه گرم و … منبع کویلی را میسازد.

امروزه بیشتر از منابع کویل دار ایستاده جهت گرم کردن آب ساختمان‌ها استفاده می‌شود و همچنین نوع ایستاده یا عمودی این منابع، به دلایل مختلفی بیشتر مورد استفاده قرار می‌گیرند.

به دلیل اشغال فضای کمتر توسط منبع کویل دار ، استفاده از آن‌ها مرسوم‌تر است.

منبع کویلی به گونه‌ای ساخته می‌شود که کویل آن در قسمت پایینی منبع قرار داده شده و به دلیل اینکه فشار در قسمت پایینی منبع بیشتر است، عدسی آن قسمت نسبت به عدسی بالای منبع باید ضخامت بیشتری داشته باشد.

نکته قابل اهمیت دیگری که برای این منابع قابل ذکر است، کویلی است که در قسمت پایین آن‌ها قرار می‌گیرد. کویل مد نظر به صورت افقی در این منابع قرار خواهد گرفت.

منبع کویل دار از ظرفیت ۳۰۰ لیتری تا ظرفیت ۱۰۰۰۰ لیتری تولید شده و در جاهای مختلف علی‌ الخصوص منازل قابل استفاده است.

نحوه عملکرد منبع کویل دار

عملکرد این نوع منابع با منابع معمولی تفاوتی نداردو آب معمولی در مجاورت آب گرم داخل منبع قرار گرفته و آب گرم لازم را برای مصرف کنندگان فراهم می‌کند.

همچنین ویژگی منابع کویلی نگهداری آب گرم در داخل خودشان است که در هنگام استفاده نکردن از آب گرم، در داخل منبع ذخیره خواهند شد.

مزیت مهم منبع کویل دار این است که همیشه مقدار مشخصی آبگرم ذخیره در آن وجود دارد.

در صورتی که نیاز به استفاده از آبگرم نباشد، این آبگرم به مخزن بر می گردد تا سرد نشود و برای استفاده مجدد مناسب باشد.

دو پارامتر مهم در منابع کویلی مدنظر است که عبارت است از حجم منبع و میزان تبادل حرارت! این دو مورد اهمیت زیادی در زمان خرید دارد.

منبع کویل دار یا کویلی یکی از محصولات پر فروش در سایت شوفاژکاران اهورا است. این روزها منبع کویل دار ایستاده به نسبت افقی طرفدار بیشتری دارد چون فضای کمتری اشغال می کند.

منبع کویلی جهت تامین آبگرم مصرفی ساختمان و سایر صنایع استفاده می شود. در این محصول از یک مخزن به عنوان کویل استفاده می شود و آب سرد در مجاورت آب گرم قرار گرفته و گرم می شود.

منبع کویل دار ۱۰۰ لیتری

منبع کویل دار با ظرفیت ۱۰۰ لیتر به صورت سفارشی و به شکل منبع کویل دار افقی قابل ساخت میباشد.

طراحی ظاهری منبع کویل دار

منبع کویل دار ایستاده به صورت استوانه عمودی طراحی شده است. دو ورودی برای آن وجود دارد که مورد

اول جهت ورود آب سرد مصرفی و مورد دوم برای برگشت آبگرم مصرفی است.

در داخل این منبع از کویل حرارتی استفاده شده است.

خروجی آب گرم مصرفی از سمت دیگر دستگاه بوده و ورود آب گرم کننده به کویل از بویلر بوده و برگشت

آب گرم کننده نیز به سمت کویل حرارتی و بویلر است.

قیمت کویل مسی موتورخانه

قیمت کویل مسی مسی موتورخانه در منبع کویل دار نسبت به لیتراژ و نوع منبع کویل دار ایستاده و یا افقی متفاوت است . قیمت کویل مسی از

۳.۱۰۰.۰۰۰ تومان الی ۵۳.۰۰۰.۰۰۰ میلیون تومان متفاوت است.

• قیمت منبع کویل دار ۱۰۰۰ لیتری
• قیمت منبع کویل دار ۵۰۰ لیتری
• قیمت منبع کویل دار ۲۰۰۰ لیتری
• قیمت منبع کویل دار ۱۵۰۰ لیتری

نوع عملکرد منبع کویل دار ایستاده

از آنجایی که تنوع زیادی از منبع کویل دار ایستاده در ظرفیت های ۳۰۰ لیتر تا ۱۰۰۰۰ در سایت شوفاژکاران اهورا دیده می شود چه خوب است عملکرد این کویل ها را به خوبی بدانیم و سپس اقدام به خرید کنیم.

شرایط کار منبع کویل دار ایستاده به این صورت است که:

آب گرم از بویلر وارد کویل حرارتی می شود و در این زمان نیاز به تبادل حرارت با آب مخزن است و در نهایت آب گرم از کویل به سمت بویلر رفته و از آن خارج می شود.

مزیت مهم منبع کویل دار ایستاده این است که همیشه مقدار مشخصی آبگرم ذخیره در آن وجود دارد.

در صورتی که نیاز به استفاده از آبگرم نباشد، این آبگرم به مخزن بر می گردد تا سرد نشود و برای استفاده مجدد مناسب باشد.

معمولاً دو پارامتر مهم در منابع کویلی مدنظر است که عبارت است از حجم منبع و میزان تبادل حرارت! این دو مورد اهمیت زیادی در زمان خرید دارد.

در صورتی که قصد خرید منبع کویل دار از سایت شوفاژ کاران اهورا دارید می بایست در ابتدا حجم منبع را به درستی محاسبه کنید تا بر اساس میزان و نوع مصرف شما، آب گرم لازم همیشه در دسترس شما باشد.

بارها دیده شده است که مصرف آبگرم یکنواخت نیست و گاه مصرف زیاد است و گاه کمتر به این ترتیب باید به سراغ منبع کویل دار با حجم حداقل ۳۰۰ بروید که در سایت ما با قیمت مناسبی عرضه می شود،

وقتی مخزن نسبتاً بزرگتری انتخاب کنید می توانید به آب مورد نیاز خود در ساعات پیک مصرف دست یابید. گاه دیده می شود که مصرف یکنواخت است .

اما سطح دبی مورد نیاز بالا است در این حالت پیشنهاد شوفاژ کاران اهورا که به عنوان تولید کننده فعالیت می کنند،

افزایش ظرفیت حرارتی و همینطور افزایش سطح کویل است. بارها دیده شده است که فضای موتورخانه محدود است

و نمی توان از مخزن بزرگ استفاده کرد به این ترتیب حجم منبع را کاهش داده و به فکر افزایش سطح کویل باشید.

منبع کویل دار ایستاده تک کویل و دو کویل

به طور کلی وقتی صحبت از منبع کویل دار  است یعنی منبعی که یک کویل دارد! گاه نیز مدل دو کویل آن عرضه می شود که

شرکت شوفاژ کاران اهورا به عنوان تولیدکننده بر اساس نیاز شما منبع کویل دار ایستاده تک کویل یا دو کویل را عرضه می کنند.

اما بهتر است بدانید که در زمانی نیاز به منبع کویل دار ایستاده دو کویل است.

در صورتی که استفاده از سیستم گرمایش خورشیدی مدنظر باشد نیاز است که یکی از کویل های منبع کویل دار ایستاده به سیستم خورشید وصل شود و نیاز به کویل دیگری برای اتصال به دیگ است.

در این صورت اگر پنل خورشید توسط کویل اول نتواند دمای آبگرم مصرفی را تامین کند از طریق کویلر دوم به بویلر متصل می شود.

مورد دوم مربوط به منابع کویل دار با ظرفیت بالا است معمولاً وجود یک کویل وزن و ابعاد کلی کار را بسیار زیاد کرده و عملیات سرویس و نگهداری سخت می شود

به این ترتیب شوفاژکاران اهورا ترتیب طراحی منبع کویل دار ایستاده دو کویل را می دهند تا سرویس و نگهداری آن آسان و قابل قبول باشد.

دست شما در خرید و انتخاب باز است و می توانید محصول مورد نظر خود را با قیمتی مناسب خریداری کنید.

تولید کننده منبع کویل دار

شرکت شوفاژکاران اهورا یکی از تولید کننده های منبع کویل دار میباشد و از ظرفیت ۲۰۰ لیتر الی ۱۰۰۰۰ لیتر تولید میکند.
