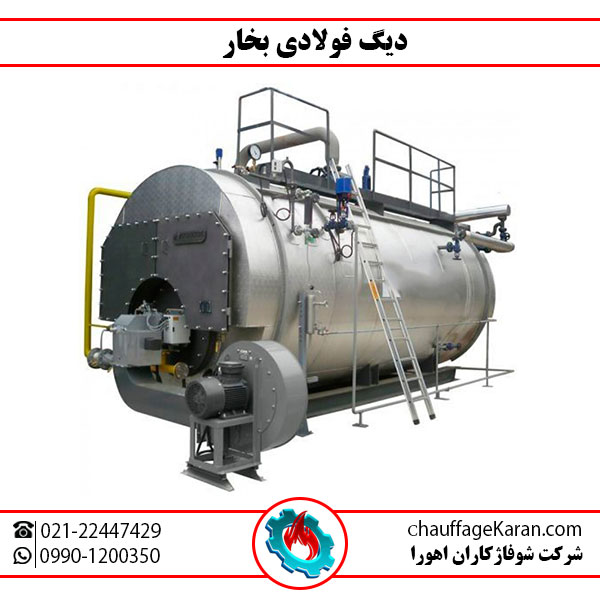

دیگ بخار و یا steam boiler دستگاهی است که با گرمایشی که توسط مشعل داخل کوره ایجاد میشود اب را انقدر داغ میکند تا به بخار تبدیل شود.
ممکن است از شنیدن اینکه بخش‌های مختلف زندگی روزمره ما به دیگهای بخار متصل است شوکه شوید! غذایی که می خوریم، لباس هایی که می پوشیم و غیره .
صنایع غذایی و خیلی از کارخانه های تولیدی و… بدونه دیگ بخار ادامه کار کردن برایشان مقدور نیست .
دیگ های بخار چیست و چگونه کار می کنند؟
دیگ بخار یک سیستم تبادل حرارت است که بخار را برای استفاده بیرونی ایجاد می کند. دیگ بخار شامل مجموعه ای از لوله ها و دو قسمت دیگر است که یکی برای احتراق و دیگری حاوی آب است. اینها جزء اصلی هستند، اما سیستم بسیار پیچیده تر از آن است و شامل بسیاری از اجزای دیگر است که با مجموعه یک دیگ بخار را برای تبدیل آب به بخار را تشکیل میدهند.
کاربرد اصلی دیگ بخار تولید بخار است. برای داشتن بخار نسبت به نیازمان در موتورخانه ها دیگها با ظرفیتهای مختلف وجود دارند. این دیگ ها بسته به ظرفیتی که برای آن طراحی شده اند می توانند کوچک یا بزرگ باشند. چه برای استفاده تجاری یا صنعتی وغیره باشد، دیگهای بخار به عنوان بخش مهمی از فرآیند تولید بخار را دارند. دیگ بخار را می توان در تولید برق، فرآوری مواد غذایی، تولید مواد شیمیایی، تولید کاغذ استفاده کرد و حتی بخشی ضروری از صنعت پارچه برای کمک به فرآیند رنگرزی است.
۱- مشعل
۲- شبکیه لوله ها
۳- بدنه دیگ
۴- کوره
۵- شاسی
۶- تابلو برق
۷- کلکتور لوازم کنترلی
۸- شیر اصلی خروج و…
فرآوری مواد غذایی یکی از سریع ترین صنایع در حال رشد در جهان است. این پل بین مواد غذایی خام تولید شده توسط کشاورزان و خوراکی های موجود در بازارها است. بنابراین دیگ بخار برای صنایع غذایی نقشی حیاتی در پیشرفت و سرعت عمل را در این بخش دارد.
چرا فشار کاری دیگ مهم است؟ چگونه فشار دیگ خود را چک کنم؟ تمام دیگ های بخار دارای یک گیج فشار در جلوی دیگ شما هستند که فشار فعلی را نشان می دهد. برخی از فشارسنج ها دارای یک سوزن هستند که فشار کم و زیاد با قسمت های قرمز رنگ روی صفحه نمایش داده می شود. برخی دیگر دو سوزن دارند که یک سوزن قرمز به عنوان نشانگری برای جایی که فشار باید باشد و یک سوزن مشکی نشانگر آن است. برخی از بویلرها ممکن است فشار را روی یک صفحه LCD نشان دهند و در صورت بالا یا پایین بودن فشار ممکن است چشمک بزنند یا پیام خطا نشان دهند.
بویلرها مخازن تحت فشاری هستند که از گرما برای تبخیر آب و تبدیل آن به بخار استفاده می کنند. بخار تولید شده کاربردهای صنعتی فراوانی مانند گرمایش منازل، گرمایش آب، برق دارد
فرمول های دیگ بخار و سایر محاسبات مفید
KW x 0.10 = BHP
۳۴.۵ x Boiler Horsepower (BHP) = LB/STM/HR (from and at 212°F)
۰.۰۶۹ x Boiler Horsepower (BHP) = GPM (evaporation rate)
۳۳,۴۷۹ x Boiler Horsepower (BHP) = BTUH (nominal gross output) (divide x.8 to get input)
۰.۳ x Boiler Horsepower (BHP) = GPH No.2 Fuel Oil
۰.۲۸ x Boiler Horsepower (BHP) = GPH No.5/6 Fuel Oil
۴۲ x Boiler Horsepower (BHP) = CFH Nat. Gas
۱۳۹ x Boiler Horsepower (BHP) = SQ/FT EDR
۹.۸۰۹ x Boiler Horsepower (BHP) = KW
LB/STM/HR x 0.002 = GPM
LB/STM/HR x 1000 = BTU/HR (nominal gross output)
Gallon of Water @ 70°F x 8.34 = LB of water
۲.۳۱ x PSIG = FT of water
۶.۹ x PSIG = kPa
۲۷.۷۱ x PSIG = in w.c.
۱.۷۳ x Ounce = in w.c.
۱ lb of Steam = 970.2 Btu
۱ Sq ft EDR (steam) = 240 Btu per hour
۱.Calculate the water flow through the hot water boiler in lbs. /hr.
Example: 800 gpm is the flow through boiler
۸۰۰ gpm * 60 min/hr. = 48,000 gph
۴۸,۰۰۰ gph * 8.31 lbs. /gal = 398,880 lbs. /hr.
۲. Calculate the Δ T of water flow through the hot water boiler in F.
Example: 160°F entering and 180°F leaving – ۱۸۰°F – ۱۶۰°F = 20°F
۳. Calculate Btu/hr. output of boiler. (one pound of water by one degree Fahrenheit)
Example: 398,880 lbs. /hr. * Δ ۲۰°F = 7,977,600 Btu/hr.
Output of boiler will need to be greater than 7,977,600 Btu/hr.
Shortcut Version of Same Formula: (8.31 x 60) ≈ ۵۰۰ x GPM x ΔT = Btu/Hr
۱ Cu Ft Water = 7.48 gallons of water or 62.4 lbs
انتخاب کردن پمپ تغذیه دیگ بخار مناسب برای سیستم های دیگ بخار بسیار مهم است. همه پمپ های تغذیه بویلر یکسان ساخته نمی شوند و همه نمی توانند کار مناسب برای کاربرد صنعتی شما را انجام دهند. سیستم های بویلر ماشین های پیچیده ای هستند که از مراحل مختلفی برای تبدیل آب به بخار استفاده می کنند.
یکی از اولین مراحل در فرآیند بخار دادن، تغذیه آب به دستگاه است. برای انجام این کار، دیگ باید دارای پمپ تغذیه دیگ باشد.
دیگ های بخار انواع مختلفی دارند اما دو نوع اصلی وجود دارد و برخی دیگر تا حدودی شبیه این دو هستند: Firetube و Watertube.
برای خرید و مشاوره میتوانید با ما در شوفاژکاران تماس بگیرید و مشاوره رایگان جهت انتخاب و خرید داشته باشید .
