دیگ فایر تیوب که به نام دیگ های آتش در لوله نیز شناخته می شوند، رایج ترین نوع دیگ های صنعتی هستند که امروزه مورد استفاده قرار می گیرند. در مقایسه با دیگ های لوله آب، آنها برای کاربردهای کوچکتر بسیار مناسب تر هستند زیرا می توانند بهتر با نوسانات ناگهانی بخار تقاضای بالا مقابله کنند.
احتراق در داخل یک کوره با گازهای خروجی (گازهای دودکش) قبل از خروج از یک دودکش از یک سری لوله عبور می کند. از آنجا که گرمای مشعل از لوله های غوطه ور در آب عبور می کنند، دیگ بخار به عنوان “دیگ لوله آتش خوار نیز نامیده می شود.
بسیاری از قطعات دیگ بخار لوله آتش در داخل یک پوسته استوانه ای بلند قرار دارند که به عنوان یک مخزن تحت فشار عمل می کند. پوسته پر از آب با فضایی در بالای آن برای آزادسازی بخار است.
لوله ها از یک سر پوسته به سر دیگر عبور می کنند. این ممکن است یک بار یا چندین بار رخ دهد. پوسته و لوله ها ممکن است در جهت عمودی یا افقی نصب شوند، اگرچه جهت عمودی کمتر رایج است.

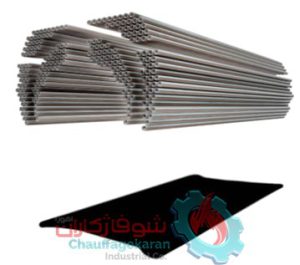

تعدادی از لوله‌ها ممکن است قطر ضخیم‌تری نسبت به لوله‌های استاندارد داشته باشند، این لوله‌ها به عنوان «لوله‌های باقی‌مانده» نامیده می‌شوند. لوله های ثابت فشارهای مکانیکی وارد بر ورق های لوله را در هنگام تحت فشار قرار دادن دیگ بخار کاهش می دهند. میله های اقامتی نیز ممکن است برای این منظور استفاده شوند.
کوره جایی است که احتراق رخ می دهد. این مکانی است که بالاترین درجه حرارت در دیگ بخار است. کوره ها معمولاً برای افزایش استحکام مکانیکی موج دار یا کاروگیت هستند، اگرچه کوره های غیر موجدار غیر معمول نیستند.
ورق های لوله برای آب بندی هر دو انتهای پوسته و ایجاد مکانی برای نصب لوله ها استفاده می شود. ورق های لوله معمولاً از طریق میله های ثابت به پوسته متصل می شوند.
سوخت، هوا و گرما باید به کوره وارد شود تا احتراق حاصل شود. سوخت و هوا توسط مشعل وارد کوره می شود. منبع احتراق توسط یک جرقه زن (الکترودی که یک قوس الکتریکی شبیه به شمع اما بزرگتر ایجاد می کند) فراهم می شود. سوخت‌های معمولی شامل گاز و گازوئیل دسترس هستند . جلوی دیگ در جایی است که مشعل نصب شده است.
انواع دیگ فایر تیوب
می توان طراحی و انواع دیگ فایر تیوپ را به چند طریق تغییر داد:
تعداد پاس دیگ – هر بار که گرمای مشعل از دیگ عبور می کند، به عنوان یک پاس نامیده می شود. دیگ فایر تیوب معمولاً دارای سه یا چهار پاس است، اگرچه بویلرهای یک و دو پاس نیز در حال استفاده هستند.
هوا و سوخت توسط یک مشعل وارد کوره می شوند. مخلوط هوا/سوخت توسط یک جرقه زنی مشتعل شده و احتراق شروع می شود.
گرمای حاصل از احتراق بلافاصله به دیواره کوره و آب اطراف منتقل می شود. بین ۴۰ تا ۶۰ درصد از کل گرمای تولید شده در دیگ بخار به آب کوره منتقل می شود و بقیه از طریق لوله ها به آب منتقل می شود. کوره نشان دهنده اولین عبور از دیگ بخار است.
گازهای خروجی حاصل از احتراق سپس به اولین محفظه معکوس می روند. گازها از محفظه معکوس خارج می شوند و سپس وارد گذر لوله دوم، محفظه معکوس دوم، پاس لوله سوم، جعبه دود و در نهایت دودکش می شوند.
آب با گرمای حاصل از احتراق و گازهای خروجی حاصل از آن گرم می شود. با گرم شدن آب در پوسته، بخار در بالای پوسته دیگ بخار آزاد می شود. بخار تا رسیدن به فشار و دمای مطلوب به جمع شدن ادامه می دهد.
