طریقه نصب آبگرمکن برقی ایستاده فقط به اتصال دو لوله و یک کابل برق محدود نمیشود. محل استقرار، تحمل کف، مسیر ورودی و خروجی، شیر اطمینان، نوع برق، ارت، حفاظت جان و ترتیب پرکردن مخزن مستقیماً بر ایمنی و عمر دستگاه اثر دارند. در این راهنما، نصب آبگرمکن صنعتی برقی ایستاده را در ۵ مرحله توضیح میدهیم و به پرسشهای پرتکرار درباره لولهکشی و سیمکشی آن پاسخ میدهیم.
قبل از نصب چه چیزهایی را بررسی کنیم؟
پیش از جابهجایی دستگاه، نقشه یا دفترچه همان مدل و اطلاعات پلاک آن را بررسی کنید. ظرفیت مخزن، توان مجموع المنتها، ولتاژ و تعداد فاز، فشار کاری مجاز، محل اتصالات و وزن دستگاه در حالت پر باید مشخص باشند. اگر هنوز ظرفیت مناسب پروژه را انتخاب نکردهاید، صفحه آبگرمکن صنعتی برقی ایستاده و راهنمای انتخاب آبگرمکن صنعتی میتوانند نقطه شروع مناسبی باشند.
| مورد | آنچه باید کنترل شود |
|---|---|
| محل نصب | فضای خشک و سرپوشیده، دسترسی سرویس، کف تراز و مسیر تخلیه ایمن |
| سازه و کف | تحمل وزن مخزن، آب داخل آن و تجهیزات جانبی |
| آب | فشار ورودی، کیفیت آب، قطر لوله و امکان نصب شیرهای لازم |
| برق | ولتاژ، تکفاز یا سهفاز بودن، توان المنتها، کابل، فیوز، RCD و ارت |
| ایمنی | شیر اطمینان دما و فشار، مسیر تخلیه و قطعکن حرارتی مستقل |

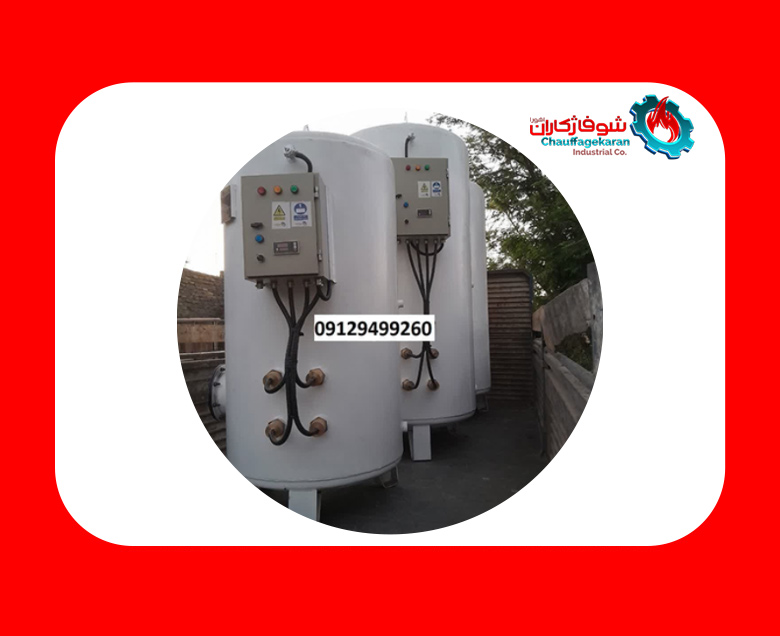

طریقه نصب آبگرمکن صنعتی برقی ایستاده در ۵ مرحله
مرحله ۱: انتخاب محل و آمادهسازی پایه
دستگاه را در فضای سرپوشیده، خشک و قابل دسترس قرار دهید. اطراف دریچه بازدید، المنتها، ترموستات و شیرها باید برای سرویس دورهای فضای کافی وجود داشته باشد. کف باید تراز، غیرلغزنده و متناسب با وزن آبگرمکن پر از آب باشد. برای نمونه، تنها آب داخل یک مخزن ۱۰۰۰ لیتری نزدیک به یک تن وزن دارد و وزن بدنه و متعلقات نیز به آن اضافه میشود؛ بنابراین تأیید سازه یا شاسی در پروژههای بزرگ ضروری است.
محل نصب باید مسیر مطمئنی برای تخلیه آب و خروج آب شیر اطمینان داشته باشد. قرار دادن دستگاه کنار مواد قابل اشتعال، در فضای باز بدون پوشش، زیر بارش، داخل محیط دائماً مرطوب یا جایی که دسترسی تعمیرکار مسدود است مناسب نیست.

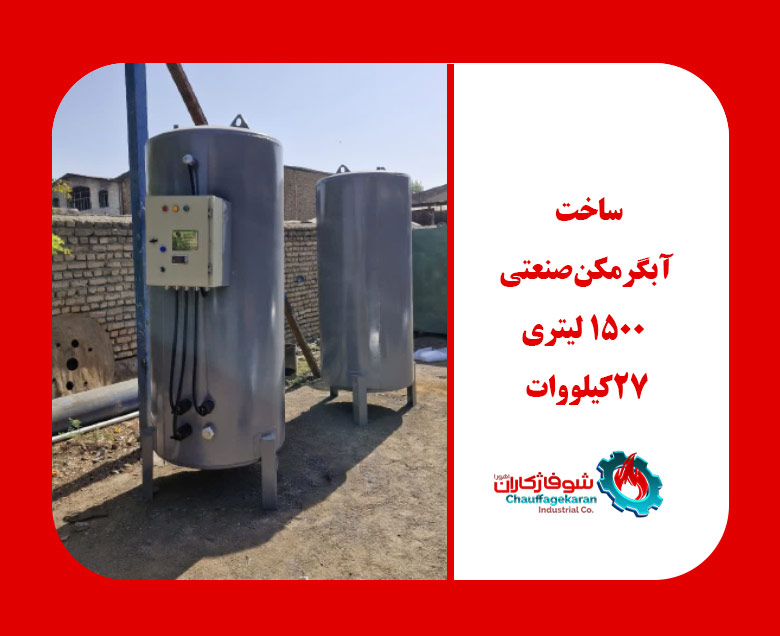

مرحله ۲: استقرار و ترازکردن دستگاه
آبگرمکن را با تجهیزات متناسب با وزن آن جابهجا کنید و از واردکردن ضربه به اتصالات و تابلو برق خودداری کنید. پس از قرارگیری روی پایه، تراز بودن بدنه را در دو جهت کنترل کنید. تراز نبودن میتواند موجب توزیع نامناسب بار، هواگرفتگی، تنش در لولهها و دشوارشدن تخلیه مخزن شود. لولههای ساختمان نباید وزن خود را به نازلهای مخزن منتقل کنند؛ در صورت نیاز برای لولهها ساپورت مستقل در نظر بگیرید.
مرحله ۳: اجرای لولهکشی ورودی و خروجی
در بیشتر مدلهای ایستاده، ورودی آب سرد در بخش پایین و خروجی آب گرم در بخش بالاتر قرار دارد، اما نوشته یا فلش روی بدنه و نقشه همان دستگاه همیشه اولویت دارد. مسیر آب سرد معمولاً شامل شیر قطعووصل، صافی و تجهیزات کنترل فشار موردنیاز پروژه است. در شبکه بسته، طراح تأسیسات باید نیاز به شیر یکطرفه و منبع انبساط بهداشتی را بررسی کند.
خروجی آب گرم را با قطر مناسب و عایق حرارتی اجرا کنید. فاصله لوله گرم و سرد باید برای عایقکاری و تعمیرات کافی باشد. استفاده از اتصال انعطافپذیر مناسب در محلهایی که ارتعاش یا جابهجایی حرارتی وجود دارد میتواند تنش روی نازل را کاهش دهد. برای طراحی مسیرهای بزرگ یا چندمصرفکنندهای، از خدمات طراحی لولهکشی صنعتی استفاده کنید.
مرحله ۴: نصب تجهیزات ایمنی و اتصال برق
شیر اطمینان دما و فشار باید روی اتصال تعیینشده سازنده و بدون شیر قطعکن بین مخزن و شیر اطمینان نصب شود. خروجی تخلیه شیر باید با مسیر مناسب، بدون انسداد و به نقطهای ایمن هدایت شود. دهانه تخلیه را کور نکنید و قطر مسیر را کاهش ندهید. گیج دما و فشار، ترموستات کاری و قطعکن حرارتی حد بالا نیز باید پیش از راهاندازی کنترل شوند.
برقکار مجاز باید کابل، کلید حفاظتی، کنتاکتور و تابلو را براساس توان نامی، جریان، تعداد فاز، طول مسیر، دمای محیط و روش نصب کابل انتخاب کند. بدنه فلزی حتماً باید به سیستم ارت مطمئن متصل شود. اتصال نول بهجای ارت، حذف کلید محافظ جان یا افزایش خودسرانه درجه فیوز خطرناک است.
مرحله ۵: پرکردن، هواگیری و راهاندازی
ابتدا برق دستگاه را کاملاً قطع نگه دارید. شیر ورودی آب سرد را بهآرامی باز کنید و یکی از شیرهای آب گرم مصرف را باز بگذارید تا هوای مخزن خارج شود. وقتی جریان آب بدون قطعووصل از خروجی آمد، پرشدن مخزن را بررسی کنید. همه اتصالات، فلنج المنت، شیر تخلیه و نازلها باید از نظر نشتی کنترل شوند.
پس از اطمینان از پر بودن مخزن و سلامت ارت و حفاظتها، برقکار دستگاه را روشن میکند. جریان هر فاز، عملکرد کنتاکتورها، ترموستات و قطعکن حد بالا باید کنترل شود. دمای کار را متناسب با مصرف تنظیم کنید و پس از رسیدن به دما، اتصالات را دوباره از نظر نشتی و گرمشدن غیرعادی بررسی کنید.
ورودی و خروجی آبگرمکن ایستاده چگونه لولهکشی میشود؟
عبارتهای «ورودی آب سرد آبگرمکن ایستاده» و «ورودی و خروجی آبگرمکن زمینی» از جستوجوهای پرتکرار کاربران هستند. قاعده عمومی، ورود آب سرد به ناحیه پایین مخزن و خروج آب گرم از بالاست تا لایهبندی حرارتی حفظ شود. بااینحال، محل نهایی را فقط از روی برچسب اتصال یا نقشه سازنده تشخیص دهید؛ شکل ظاهری دو نازل برای تصمیمگیری کافی نیست.
- پیش از ورودی سرد، شیر قطعووصل قابل دسترس نصب شود.
- در آب دارای ذرات، صافی مناسب از ورود آلودگی به شیرها و مخزن جلوگیری کند.
- فشار ورودی با فشار مجاز درجشده روی پلاک تطبیق داده شود و در صورت نیاز فشارشکن نصب شود.
- در مدار بسته، منبع انبساط بهداشتی براساس حجم آب و شرایط طراحی محاسبه شود.
- خروجی گرم و لوله برگشت احتمالی عایق شوند تا اتلاف انرژی کاهش یابد.
- شیر تخلیه در پایینترین نقطه قابل دسترس باشد تا شستوشو و رسوبزدایی ممکن شود.
اگر آب منطقه سخت است، برنامه رسوبزدایی را از روز اول مشخص کنید. رسوب روی المنت باعث افزایش دمای سطح المنت، افت راندمان و کوتاهشدن عمر آن میشود. جزئیات بیشتر در مقاله خطر وجود رسوب در آبگرمکن آمده است.
اصول سیمکشی آبگرمکن برقی ایستاده
نقشه سیمکشی آبگرمکن برقی به توان و آرایش المنتها وابسته است؛ بنابراین یک سایز ثابت کابل یا فیوز برای همه ظرفیتها صحیح نیست. برق تکفاز معمولاً برای توانهای پایینتر و برق سهفاز برای بارهای بالاتر بهکار میرود. مقدار دقیق جریان باید از پلاک و نقشه تابلو خوانده شود و سپس افت ولتاژ و شرایط کابلکشی بررسی شود.
| جزء الکتریکی | نکته کنترلی |
|---|---|
| کابل تغذیه | براساس جریان نامی، طول مسیر، دمای محیط و روش نصب انتخاب شود. |
| کلید حفاظتی | متناسب با جریان و قدرت قطع موردنیاز شبکه باشد. |
| محافظ جان (RCD) | نوع و حساسیت آن را برقکار با توجه به تابلو و مقررات انتخاب کند. |
| ارت | پیوستگی ارت بدنه اندازهگیری شود؛ نول جایگزین ارت نیست. |
| ترموستات و حد بالا | فرمان المنت و قطع ایمنی مستقل پیش از تحویل تست شوند. |
| تعادل فاز | در مدل سهفاز، جریان فازها و اتصال صحیح گروه المنتها کنترل شود. |
اگر المنت مرتب میسوزد، تنها تعویض المنت راهحل نیست. روشنشدن خشک، رسوب، ولتاژ نامناسب، خرابی کنتاکتور یا ترموستات و گردش ناکافی آب باید بررسی شوند. راهنمای علت سوختن المنت آبگرمکن صنعتی این موارد را توضیح میدهد.
چکلیست تست و تحویل
- مخزن کاملاً پر و هواگیری شده است.
- هیچ نشتی در فلنجها، اتصالات، شیر تخلیه و مسیر ایمنی وجود ندارد.
- شیر اطمینان مسدود نیست و مسیر تخلیه آن به محل امن میرسد.
- ارت، RCD، فیوز و قطعکن حرارتی تست شدهاند.
- جریان فازها و ولتاژ با پلاک دستگاه تطابق دارند.
- ترموستات در دمای تنظیمشده فرمان قطع میدهد.
- لولههای آب گرم عایق شده و اتصالات تحت تنش نیستند.
- روش قطع اضطراری، تخلیه و سرویس به مسئول بهرهبرداری آموزش داده شده است.
چه فضاهایی برای نصب مناسب نیستند؟
- فضای باز و بدون سایبان یا محفظه مناسب در برابر باران و گردوغبار
- محیط دائماً مرطوب یا محل دارای خطر پاشش مستقیم آب روی تابلو برق
- کف ضعیف، شیبدار یا محلی که وزن مخزن پر را تحمل نمیکند
- فضای بسیار محدود که دسترسی به المنت، دریچه بازدید و شیرها را مسدود میکند
- نزدیکی مواد قابل اشتعال، مواد خورنده یا تجهیزات حساس به گرما
نگهداری و خطاهای رایج پس از نصب
زمان سرویس به کیفیت آب، ساعت کار و طراحی دستگاه بستگی دارد. بازرسی نشتی، کنترل کابلها و اتصالات تابلو، آزمایش تجهیزات حفاظتی و بررسی رسوب باید در برنامه نگهداری قرار بگیرند. شیر اطمینان را مطابق دستورالعمل سازنده آزمایش کنید و در صورت چکه مداوم، مسیر را کور نکنید؛ علت افزایش فشار یا خرابی شیر باید بررسی شود.
خطاهای پرتکرار شامل روشنکردن دستگاه پیش از پرشدن، جابهجا بستن ورودی و خروجی، حذف ارت، قراردادن شیر بین مخزن و شیر اطمینان، انتخاب کابل صرفاً براساس توان اسمی بدون توجه به طول مسیر، نبود فضای سرویس و بیتوجهی به سختی آب هستند. راهنمای عمومی ۱۰ مرحله نصب آبگرمکن صنعتی نیز نکات تکمیلی پروژههای دیگر را پوشش میدهد.
سؤالات متداول نصب آبگرمکن برقی ایستاده
ورودی و خروجی آبگرمکن ایستاده کدام است؟
در اغلب مدلها ورودی سرد پایینتر و خروجی گرم بالاتر است، اما محل قطعی باید از روی فلش، برچسب یا نقشه همان دستگاه تعیین شود.
آیا طریقه نصب آبگرمکن برقی مخزنی و زمینی متفاوت است؟
اصول اصلی یکسان است، اما محل نازلها، توان المنت، تعداد فاز، فشار کاری و تجهیزات ایمنی بین مدلها تفاوت دارد. نقشه سازنده مرجع نهایی نصب است.
برای سیمکشی آبگرمکن برقی چه کابلی لازم است؟
سایز کابل به جریان پلاک، تکفاز یا سهفاز بودن، طول مسیر، دمای محیط و روش نصب وابسته است. انتخاب کابل و کلید حفاظتی باید توسط برقکار مجاز انجام شود.
آیا میتوان آبگرمکن را قبل از پرشدن روشن کرد؟
خیر. روشنکردن المنت در مخزن خالی یا نیمهپر میتواند باعث سوختن سریع المنت و آسیب به دستگاه شود.
آیا آبگرمکن ایستاده به منبع انبساط نیاز دارد؟
در سیستمهای بسته یا جایی که شیر یکطرفه از برگشت آب جلوگیری میکند، نیاز و ظرفیت منبع انبساط باید توسط طراح تأسیسات بررسی شود.
آیا نصب آبگرمکن صنعتی برقی نیاز به مجوز دارد؟
الزامها به ظرفیت دستگاه، نوع کاربری و مقررات محل پروژه بستگی دارد. اتصال برق و تحویل ایمن باید توسط متخصص مجاز و مطابق ضوابط پروژه انجام شود.
آیا آبگرمکن برقی ایستاده را میتوان در فضای باز نصب کرد؟
فقط در صورتی که سازنده آن را مجاز بداند و حفاظت مناسب در برابر باران، رطوبت، گردوغبار، یخزدگی و تابش مستقیم فراهم شود؛ نصب در فضای سرپوشیده و قابل سرویس انتخاب مطمئنتری است.
بازبینی محتوا: تیم فنی شوفاژکاران اهورا — شهریور ۱۴۰۵. این راهنما عمومی است و نقشه و پلاک دستگاه در هر پروژه اولویت دارند.
