کاهش مصرف آب جبرانی
بخشی از آب چرخه دوباره استفاده می شود و نیاز سیستم به آب تازه کاهش پیدا می کند.
بازیافت آب و انرژی در سیستم بخار

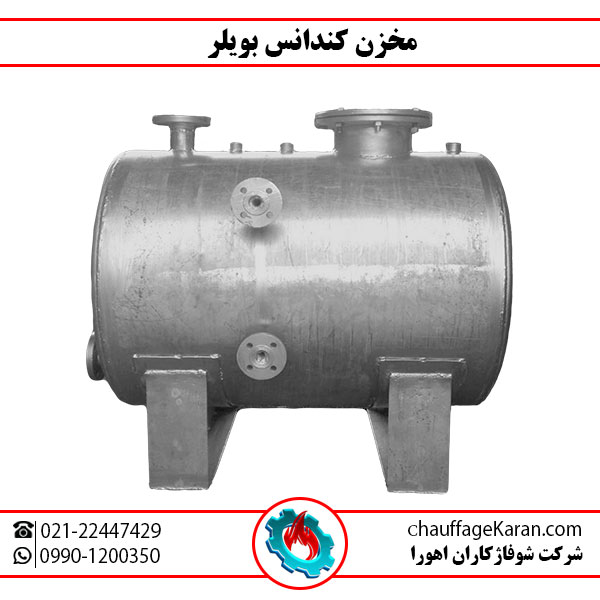

مخزن کندانس دیگ بخار شوفاژکاران
مخزن کندانس برای جمع آوری آب داغ برگشتی از مصرف کننده های بخار، ذخیره موقت و انتقال کنترل شده آن به دی اریتور یا سیستم تغذیه بویلر استفاده می شود. شوفاژکاران این مخزن را بر اساس بار کندانس، ظرفیت بویلر، نوع پمپ و شرایط واقعی موتورخانه طراحی و تولید می کند.
- ✓ساخت در ظرفیت و ابعاد سفارشی
- ✓قابل تجهیز به پمپ و کنترل سطح
- ✓ورودی کندانس، ونت، سرریز و تخلیه سفارشی
- ✓طراحی افقی یا عمودی متناسب با فضای نصب
ظرفیت سفارشیبر اساس بار کندانس
مخزن ونت داربرای سیستم های اتمسفریک متداول
پمپ سفارشیتک پمپ یا دو پمپ
کنترل سطحشناور، الکترود یا لول گیج
تعریف محصول
مخزن کندانس چیست و چرا در سیستم بخار استفاده می شود؟
بخار پس از انتقال حرارت در مبدل، کویل، اتوکلاو، خشکشویی یا سایر تجهیزات مصرف کننده به آب داغ تبدیل می شود. این آب را کندانس می نامند.
مخزن کندانس، آب برگشتی از تله های بخار و خطوط کندانس را جمع می کند تا به جای تخلیه، دوباره در چرخه آب تغذیه دیگ بخار استفاده شود. در بسیاری از پروژه ها، پمپ کندانس آب مخزن را به دی اریتور یا مخزن تغذیه بویلر منتقل می کند.
بازگشت کندانس داغ می تواند مصرف آب جبرانی، مواد شیمیایی و انرژی لازم برای گرم کردن آب تغذیه را کاهش دهد؛ البته میزان صرفه جویی به درصد واقعی کندانس برگشتی و شرایط سیستم بستگی دارد.
برخلاف یک تصور رایج، هدف اصلی مخزن کندانس خنک کردن آب برگشتی نیست. حفظ گرمای کندانس معمولا ارزشمند است؛ اما دمای مجاز پمپ، ارتفاع مکش و خطر کاویتاسیون باید در طراحی بررسی شوند.
مسیر کلی سیستم
کندانس چگونه به چرخه بویلر برمی گردد؟
مصرف کننده بخارانتقال حرارت در فرایند
تله بخارتخلیه کندانس و هوا
مخزن کندانسجمع آوری و ذخیره موقت
پمپ کندانسانتقال کنترل شده آب
دی اریتور یا بویلربازگشت به چرخه تولید بخار
مزایای بازیافت کندانس
استفاده از مخزن کندانس چه مزیتی برای موتورخانه بخار دارد؟
بازیافت گرمای کندانس
ورود آب گرم تر به سیستم تغذیه، انرژی موردنیاز برای رساندن آب به دمای بویلر را کمتر می کند.
کاهش مصرف مواد شیمیایی
با کاهش آب جبرانی، مقدار آب جدیدی که به تصفیه و مواد شیمیایی نیاز دارد کمتر می شود؛ اما تصفیه حذف نمی شود.
پایداری تغذیه بویلر
ذخیره مناسب و کنترل سطح، آب موردنیاز پمپ تغذیه را در برابر نوسان برگشت کندانس پایدارتر می کند.
نحوه عملکرد
مخزن کندانس و پمپ برگشت چگونه کار می کنند؟
ترتیب دقیق تجهیزات به طراحی سیستم بخار بستگی دارد، اما عملکرد عمومی به شکل زیر است.
ورود کندانس
کندانس برگشتی و بخار فلش احتمالی از خطوط جمع آوری وارد مخزن می شوند.
آرام سازی جریان
فضای مخزن، تلاطم جریان ورودی را کاهش می دهد و امکان جداسازی بخار فلش را فراهم می کند.
کنترل سطح
شناور یا کنترلر سطح، مقدار آب داخل مخزن را پایش می کند.
روشن شدن پمپ
در سطح تنظیم شده، پمپ آب را به دی اریتور یا مسیر تغذیه منتقل می کند.
جبران کمبود آب
در صورت پیش بینی طراحی، آب جبرانی برای حفظ سطح وارد مخزن می شود.
اجزای قابل سفارش
مخزن کندانس شوفاژکاران با چه اجزایی قابل تجهیز است؟
جزئیات نهایی بر اساس نقشه و محدوده سفارش پروژه مشخص می شوند.
بدنه و پایه
مخزن فولادی یا متریال سفارشی با ساپورت متناسب با وزن پر و شرایط استقرار.
ورودی های کندانس
نازل های کم فشار و پرفشار با جانمایی مناسب برای کاهش تلاطم ورودی.
ونت و سرریز
برای خروج بخار فلش و هوا و جلوگیری از افزایش ناخواسته فشار در مدل اتمسفریک.
کنترل سطح
شناور مکانیکی، لول سوئیچ، الکترود یا لول گیج متناسب با کنترل پروژه.
پمپ کندانس
پکیج تک پمپ یا دو پمپ با دبی و هد متناسب با مسیر انتقال.
آب جبرانی
اتصال ورودی و شیر کنترل برای جبران کسری آب در صورت نیاز طراحی.
تخلیه و دریچه بازدید
برای شستشو، خروج رسوبات، بازرسی و نگهداری داخل مخزن.
عایق و کاور
برای کاهش اتلاف حرارت و محافظت اپراتور در برابر سطح داغ مخزن.
انتخاب ظرفیت
ظرفیت مخزن کندانس چگونه محاسبه می شود؟
ظرفیت مخزن کندانس را نباید فقط با یک نسبت ثابت یا لیتراژ عمومی انتخاب کرد. مقدار کندانس برگشتی، نوسان بار و عملکرد پمپ تعیین می کنند چه حجم مفیدی برای پروژه لازم است.
- ✓ظرفیت تولید بخار بویلر
- ✓حداکثر دبی کندانس برگشتی بر حسب کیلوگرم بر ساعت
- ✓درصد واقعی برگشت کندانس
- ✓زمان ذخیره مفید و نوسان بار
- ✓دبی، هد و تعداد پمپ ها
- ✓دمای کندانس و شرایط مکش پمپ
- ✓مقدار بخار فلش و ظرفیت ونت
- ✓فضای نصب و آرایش افقی یا عمودی
اطلاعات لازم
برای دریافت پیشنهاد فنی چه اطلاعاتی ارسال کنیم؟
ظرفیت بویلر، فشار بخار، تعداد مصرف کننده ها، مقدار تقریبی کندانس برگشتی، دمای برگشت، محل تخلیه پمپ و ابعاد فضای موتورخانه اطلاعات اصلی برای شروع طراحی هستند.
اگر مقدار کندانس برگشتی مشخص نیست، نقشه بخار و کندانس، ظرفیت تجهیزات مصرف کننده و اطلاعات تله های بخار را ارسال کنید تا امکان برآورد فنی بررسی شود.
مشخصات فنی
مشخصات فنی مخزن کندانس شوفاژکاران چگونه تعیین می شود؟
اعداد نهایی هر سفارش پس از بررسی شرایط سیستم بخار مشخص می شوند.
| نوع تجهیز | مخزن جمع آوری و برگشت کندانس سیستم بخار |
|---|---|
| نوع کار متداول | مخزن اتمسفریک ونت دار؛ سرویس تحت فشار نیازمند طراحی جداگانه است |
| ظرفیت | سفارشی بر اساس بار کندانس، حجم ذخیره و عملکرد پمپ |
| جنس بدنه | فولاد کربنی؛ استیل یا متریال دیگر در صورت نیاز پروژه قابل بررسی است |
| آرایش نصب | افقی یا عمودی متناسب با فضای موتورخانه و جانمایی پمپ |
| کنترل سطح | شناور، لول سوئیچ، الکترود، گیج شیشه ای یا ترکیب موردنیاز پروژه |
| پمپ | تک پمپ یا دو پمپ با دبی، هد، دمای مجاز و NPSH متناسب |
| نازل ها | ورودی کندانس، آب جبرانی، مکش پمپ، ونت، سرریز، تخلیه و بازدید |
| عایق کاری | پشم سنگ یا عایق مناسب با کاور بیرونی در صورت سفارش |
| پوشش بدنه | آماده سازی و رنگ صنعتی متناسب با محیط نصب و شرایط سفارش |
| تابلو کنترل | قابل سفارش برای کنترل پمپ، سطح، آلارم و عملکرد نوبتی پمپ ها |
| کنترل ساخت | کنترل ابعاد، جوش، آب بندی و تجهیزات مطابق محدوده فنی تایید شده سفارش |
تفاوت تجهیزات
مخزن کندانس، دی اریتور و فلش تانک چه تفاوتی دارند؟
این سه تجهیز ممکن است در یک سیستم بخار کنار هم استفاده شوند، اما وظیفه یکسانی ندارند.
مخزن کندانس
کندانس برگشتی را جمع آوری و ذخیره می کند و در صورت نیاز با پمپ به سیستم تغذیه منتقل می نماید.
دی اریتور
آب تغذیه را گرم می کند و گازهای محلول مانند اکسیژن و دی اکسید کربن را کاهش می دهد. مخزن کندانس جایگزین آن نیست.
مشاهده دی اریتور شوفاژکاران ←فلش تانک
بخار فلش را از کندانس پرفشار جدا می کند تا بخار و آب هرکدام در مسیر مناسب بازیافت شوند.
نصب و پمپ
برای جلوگیری از کاویتاسیون پمپ کندانس چه نکاتی مهم است؟
کندانس داغ فشار بخار بالاتری دارد و اگر فشار مکش پمپ کافی نباشد، کاویتاسیون رخ می دهد. انتخاب پمپ فقط بر اساس دبی و هد کافی نیست و دمای آب و NPSH نیز باید کنترل شوند.
- ✓جانمایی پمپ پایین تر از سطح آب مخزن در صورت امکان
- ✓کوتاه و مستقیم بودن خط مکش
- ✓سایز مناسب لوله و شیرهای مکش
- ✓بررسی دمای مجاز پمپ و آب بند
- ✓پرهیز از افت فشار غیرضروری در مکش
- ✓حفظ سطح آب مطمئن برای کارکرد پمپ
ونت و لوله برگشت
چرا ونت و پایپینگ کندانس باید مهندسی شوند؟
کندانس خروجی تله بخار ممکن است هنگام افت فشار، بخشی از انرژی خود را به صورت بخار فلش آزاد کند. بنابراین لوله برگشت فقط حامل آب نیست و در بسیاری از بخش ها جریان دو فازی دارد.
ظرفیت ونت، قطر لوله برگشت، شیب مسیر و فشار پشت تله ها باید با مقدار کندانس و بخار فلش هماهنگ شوند تا از افزایش فشار، ضربه قوچ و اختلال در تخلیه تله بخار جلوگیری شود.
ونت مخزن اتمسفریک نباید بدون محاسبه کوچک یا مسدود شود. مسیر سرریز و تخلیه نیز باید به محل امن هدایت شوند.
کاربردها
مخزن کندانس در چه صنایع و مجموعه هایی استفاده می شود؟
صنایع غذایی و نوشیدنی
برای خطوط پخت، شستشو، مبدل های بخار و تجهیزات فرایندی.
بیمارستان و خشکشویی
برای اتوکلاو، رختشوی خانه و تجهیزات مصرف کننده بخار.
نساجی و رنگرزی
برای جمع آوری کندانس ماشین آلات و کویل های حرارتی.
داروسازی و بهداشتی
برای سیستم های بخار خدماتی، با کنترل کیفیت کندانس برگشتی.
پالایشگاه و پتروشیمی
برای شبکه های بخار و کندانس صنعتی با طراحی متناسب با فشار و آلودگی احتمالی.
کارخانه کاغذ و چوب
برای خشک کن ها، سیلندرهای بخار و تجهیزات انتقال حرارت.
هتل و مراکز بزرگ
برای رختشوی خانه، آشپزخانه و سیستم های بخار مرکزی.
کارخانه های تولیدی
برای هر فرایندی که بخار پس از مصرف به کندانس قابل بازیافت تبدیل می شود.
نگهداری
مخزن کندانس چه بازدیدهای دوره ای نیاز دارد؟
- ✓کنترل نشتی بدنه، فلنج ها و اتصالات
- ✓بازدید و تمیزکاری لول گیج و کنترل سطح
- ✓بررسی عملکرد پمپ و صدای غیرعادی
- ✓کنترل مسیر ونت، سرریز و تخلیه
- ✓تخلیه رسوبات و آلودگی کف مخزن
- ✓بررسی عایق و کاور محافظ
کیفیت کندانس
آیا هر کندانسی را می توان مستقیما به بویلر برگرداند؟
خیر. اگر احتمال ورود روغن، مواد فرایندی یا آلودگی شیمیایی به کندانس وجود دارد، کیفیت آب برگشتی باید پایش شود و ممکن است کندانس آلوده از چرخه بویلر جدا شود.
مخزن کندانس، سختی گیر و دی اریتور هرکدام وظیفه متفاوتی دارند. بازیافت کندانس به معنی حذف کامل تصفیه آب، کنترل شیمیایی یا دی اریتور نیست.
برای صنایع حساس، پیش بینی نمونه گیری، هدایت سنج، تشخیص آلودگی یا مسیر تخلیه اضطراری می تواند در طراحی بررسی شود.
فرایند سفارش
سفارش ساخت مخزن کندانس چگونه انجام می شود؟
مشخصات مخزن، پمپ و کنترل ها با شرایط واقعی سیستم بخار هماهنگ می شوند.
دریافت اطلاعات سیستم
ظرفیت بویلر، فشار بخار، بار کندانس، دما و فضای نصب دریافت می شوند.
طراحی مخزن و پمپ
حجم مفید، ابعاد، پمپ، ونت، نازل ها و کنترل سطح بررسی می شوند.
تایید مشخصات ساخت
نقشه، متریال، ضخامت، تجهیزات جانبی و محدوده تحویل نهایی می شوند.
ساخت و تحویل
پس از تولید و کنترل نهایی، مخزن برای حمل و نصب در پروژه آماده می شود.
عوامل موثر بر پیش فاکتور
هزینه ساخت مخزن کندانس به چه مواردی بستگی دارد؟
- ✓حجم مفید و ابعاد مخزن
- ✓جنس و ضخامت ورق
- ✓تک پمپ یا دو پمپ بودن
- ✓دبی، هد و متریال پمپ
- ✓کنترل سطح و تابلو برق
- ✓تعداد و سایز نازل ها
- ✓عایق کاری و کاور بیرونی
- ✓شرایط حمل، نصب و راه اندازی
ساخت سفارشی
چرا قبل از سفارش باید مشخصات فنی بررسی شوند؟
مخزن کندانس یک مخزن عمومی آب نیست. حجم مخزن، ونت، پمپ و کنترل سطح مستقیما با عملکرد تله های بخار و بویلر ارتباط دارند.
شوفاژکاران می تواند محصول را بر اساس ظرفیت بویلر، دبی برگشت، فضای موتورخانه و محدوده تجهیزات جانبی طراحی و تولید کند.
پرسش های متداول
مشتریان قبل از سفارش مخزن کندانس چه سوالاتی می پرسند؟
مخزن کندانس دقیقا چه کاری انجام می دهد؟
کندانس داغ برگشتی از مصرف کننده های بخار را جمع آوری و ذخیره می کند و در صورت نیاز با پمپ به دی اریتور یا سیستم تغذیه بویلر می فرستد.
ظرفیت مخزن کندانس چگونه انتخاب می شود؟
ظرفیت بویلر، حداکثر بار کندانس، درصد برگشت، زمان ذخیره، دبی پمپ، مقدار بخار فلش و فضای نصب باید بررسی شوند.
آیا مخزن کندانس باید آب را خنک کند؟
معمولا هدف، بازیافت آب و گرمای کندانس است نه خنک کردن آن. با این حال دمای کندانس باید با مشخصات پمپ و شرایط جلوگیری از کاویتاسیون هماهنگ باشد.
آیا مخزن کندانس تحت فشار است؟
مدل متداول مخزن برگشت کندانس به صورت اتمسفریک و ونت دار است. مخزن یا فلش تانک تحت فشار، طراحی و الزامات متفاوتی دارد.
آیا مخزن کندانس جای دی اریتور را می گیرد؟
خیر. مخزن کندانس آب برگشتی را جمع می کند، در حالی که دی اریتور برای کاهش گازهای محلول و آماده سازی آب تغذیه استفاده می شود.
چه زمانی دو پمپ برای مخزن کندانس مناسب است؟
در پروژه های حساس یا پیوسته، آرایش دو پمپ برای رزرو، کار نوبتی یا تقسیم ظرفیت قابل بررسی است. تصمیم نهایی به سطح اطمینان موردنیاز پروژه بستگی دارد.
آیا عایق کاری مخزن کندانس لازم است؟
برای کاهش اتلاف گرما و محافظت افراد در برابر سطح داغ، عایق کاری معمولا مفید است. نوع عایق به دمای مخزن و محیط نصب بستگی دارد.
برای سفارش چه اطلاعاتی لازم است؟
ظرفیت بویلر، فشار بخار، مقدار و دمای کندانس برگشتی، هد پمپ، مقصد تخلیه، ابعاد محل نصب و تجهیزات کنترلی موردنیاز از اطلاعات اصلی هستند.
برای مطالعه اصول طراحی خطوط برگشت کندانس می توانید
راهنمای فنی TLV درباره پایپینگ کندانس
و
راهنمای Spirax Sarco درباره پمپاژ کندانس از مخزن ونت دار
را مشاهده کنید.
چه مخزن کندانسی برای سیستم بخار شما مناسب است؟
ظرفیت بویلر، فشار بخار و مقدار کندانس برگشتی را برای شوفاژکاران ارسال کنید تا حجم مخزن، پمپ و تجهیزات کنترل مناسب بررسی شوند.
